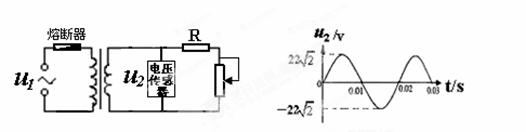

1、选择题 如图所示，理想变压器的原、副线圈匝数之比为10∶1，R=1
，与原线圈相连的熔断器（保险丝）的熔断电流为1A，通过副线圈电压传感器测得副线圈电压图像如图所示，则下列说法正确的是（?）
A．原线圈输入电压的有效值为220
V
B．原线圈两端交变电压的频率为100Hz
C．原、副线圈铁芯中磁通量变化率之比为10∶来源:91考试网 91ExaM.org1
D．为保证电路安全工作，滑动变阻器的阻值不得小于1.2Ω
2、选择题 如图所示，该图是一正弦式交流电的电压随时间变化的图象，下列说法中不正确的是
A．它的频率是50HZ
B．电压的有效值为311V
C．电压的周期是 0.02s
D．电压的瞬时表达式是u="311" sin314t v
3、选择题 一正弦交流电的电压随时间变化的规律如图所示，由图可知
A．该交流电的电压最大值为220V
B．该交流电的电压有效值为220V
C．该交流电的周期为2s
D．该交流电在1s内方向改变50次
4、计算题 如图所示，矩形线圈abcd在磁感应强度B＝2 T的匀强磁场中绕轴OO"以角速度ω＝10π rad/s匀速转动，线圈共10匝，电阻r＝5 Ω，ab＝0.3 m，bc＝0.6 m，负载电阻R＝45 Ω。求：
(1)写出从图示位置开始计时线框中感应电动势的瞬时值表达式；?
(2)电阻R在0.05 s内产生的热量；
(3)0.05 s内流过电阻R上的电量(设线圈从垂直中性面开始转动)。
5、选择题 在如图所示的电路中，已知交流电源电压u=200·sin(100πt)V，电阻R=100Ω。则电流表和电压表的读数为
[? ]
A．1.41 A，200 V
B．1.41 A，141 V
C．2 A，200 V
D．2 A，141 V
