1、实验题 在测定一节干电池（电动势约为1.5V，内阻约为lΩ）的电动势和内阻的实验中
提供的器材有
A．电压表量程为3V，内阻约为5kΩ
B．电压表量程为15V，内阻约为10kΩ
C．电流表量程为0.6A，内阻约为0.1Ω
D．电流表量程为3A，内阻约为0.01 Ω
E．变阻器R1为（20Ω，3A）
F。变阻器R2 （500Ω，0.2A）
G．开关、导线若干
为了较准确测量电池的电动势和内阻，电压表应该选?；电流表应该选?；变阻器应该选?；实验电路图应该选?图
参考答案：A；C；E；乙
本题解析：略
本题难度：简单
2、实验题 根据试题的要求填空：

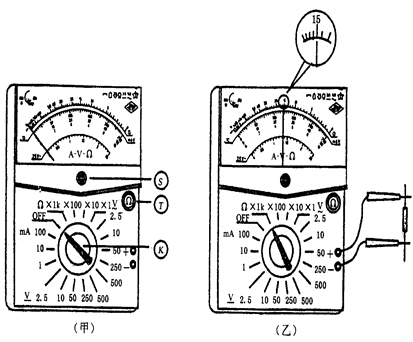

⑴图（甲）为多用电表的示意图，其中S、K、Ｔ为三个可调节的部件，现用此电表测量一阻值约为20～30kΩ的定值电阻，测量的某些操作步骤如下：
①调节可调节部件__ ___，使电表指针停在__? _位置；
②调节可调节部件K，使它在尖端指向__? __位置；
③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件__ __，使电表指针指向__ ___位置。
⑵在用多用表测量另一电阻的阻值时，（所有操作都正确）电表的读数如图（乙）所示，该电阻的阻值为_ _
。
（3）有一个待测电阻约为20Ω，若利用伏安法来进行测量，已知RV约1kΩ、RA约为0.1Ω、为减小测量的误差，应该选用下面的那个电路图？
甲图?乙图
A．甲图?
B．乙图
C．两个图都可以
参考答案：（1）S、左端“0”、×1k、T 、右端“0”（2）1.5×104（3）B．乙图
本题解析：运用多用电表欧姆挡测量电阻，首先进行机械调零，再将选择开关置于合适的倍率，使指针指在刻度盘中央附近．接着进行欧姆调零．读数是指示值×倍率．
（1）①电表首先要进行机械调零调节可调节部件S，使电表指针停在左端“0”位置；
②根据待测电阻的大约阻值，调节可调节部件K，使它在尖端指向×1k位置；
③然后选档进行欧姆调零将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件T，使电表指针指向右端“0”位置。
（2）指示值15.0Ω，倍率×1k，则读数为1.5×104
（3）B．乙图
点评：多用电表测电阻时，首先要进行欧姆调零，方法是调节选择开关K指在相应的倍率，调节调零电阻，使指针指向右侧电阻刻度为0的位置．
本题难度：一般
3、实验题 一同学要测量某电池的电动势E和内阻r，实验器材如下：
A．电压表V1（量程3V，内阻约为3kΩ）
B．电压表V2（量程1.5V，内阻约为2kΩ）
C．定值电阻R0，阻值为5Ω
D．滑动变阻器R，最大阻值10Ω
E.导线和开关
（1）根据图甲所示实验电路，在图乙中完成实验电路的连接。
（2）实验中移动滑动变阻器触头，读出电压表V1和V2的多组数据U1、U2，绘出U1-U2图象如图丙所示，则电源的电动势E=_________V，内阻r=_________Ω。
参考答案：(1) 如图
(2)3? 7.5
本题解析：（1）要注意电键控制干路 （2）由闭合电路欧姆定律得E=U1+
，所以U1=E-
，由上述公式知U1-U2图象与纵轴截距（如图）为电动势，E=3V，斜率大小为k=
=1.5，故内阻r=1.5R0=7.5Ω
本题难度：一般
4、实验题 为了测量一节干电池的电动势和内阻，某实验小组按下图甲所示的电路图连好实验电路，合上开关，电流表和电压表的读数正常，当将滑动变阻器的滑片由A端向B端逐渐滑动时，发现电流表的示数逐渐增大，而电压表的示数接近1.5V且几乎不变，直到当滑片滑至临近B端时电压表的示数急剧变化，这种情况读出的电压值、电流值在U-I坐标轴上分布不均匀，出现上述情况的原因是?，改进方法是?。改进后，测出几组电流、电压的数值，并画出如下图乙所示的图象，由图象可知，这个电池的电动势为E＝?V，内阻r＝?Ω。
参考答案：变阻器的阻值太大（2分）换用阻值较小的变阻器（2分）1.44V~1.48V（1分）2.2Ω~2.4Ω（2分）
本题解析：滑动变阻器阻值太大，滑片向B端移动时，因开始电流值较小，电压表示数变化不明显，要改进这种现象，可以换用阻值较小的滑动变阻器。由乙图可知，E=1.48V，r=
=Ω=2.4Ω。
本题难度：一般
5、实验题 现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小。现对其中一个元件R0进行测试，测得通过其中的电流与加在它两端的电压数据如下表所示：
（1）根据表中数据，判断元件R0可能是由上述____________材料制成的，并简要说明理由。理由：________________________。
（2）把元件R0接入如图所示的电路中，闭合开关后，电流表读数为1.20A。已知电路中电源的电动势为3V，内阻不计，此时定值电阻R的电功率____________W。

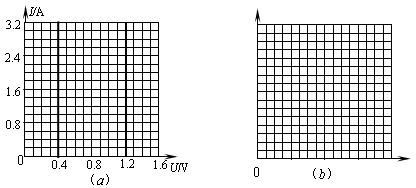

（3）请根据表中数据在（a）图中作出I－U图线。为了求出通过该元件R0的电流I与电压U间的具体关系式，请你适当选取坐标轴，将表中有关数据进行适当换算，在（b）图中作出线性图线，并求出I和U之间的具体关系式。I和U之间的具体关系式为：____________。
参考答案：（1）半导体；随着电流增大，R0的发热功率越大，温度升高，而对应的电阻值减小
（2）2.4

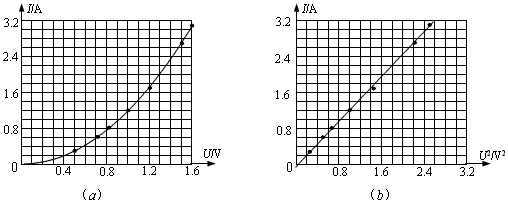

（3）I－U图如图（a）；根据I－U图的形状可以猜想I与U2成线性关系，如图（b）：
从图（b）可得直线的斜率为1.2，所以I＝1.2U2
