时间:2019-07-03 00:22:26
1、填空题 现有一块灵敏电流表A1，量程为200?μA，内阻约为1000Ω，要精确测出其内阻R1，提供的器材有：
电流表A2（量程为1mA，内阻R2=50Ω）；
电压表V（量程为3V，内阻RV约为3kΩ）；
滑动变阻器R（阻值范围为0～20Ω）；
定值电阻R0（阻值R0=100Ω）；
电源E（电动势约为4.5V，内阻很小）；
单刀单掷开关S一个，导线若干．
（1）请将上述器材全部用上，设计出合理的、便于多次测量的实验电路图，并保证各电表的示数超过其量程的
| 1 3 |

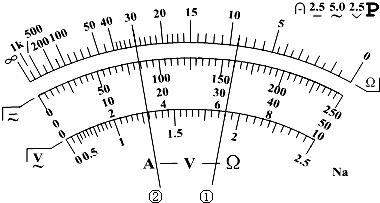

2、简答题 （1）多用表调到欧姆档时，其内部等效电路下列哪个是正确的______
（2）关于多用表使用下列操作正确的是______
A．多用表用于测电压时，要将红表棒接高电势点
B．多用表测电压时，应将多用表串连接入电路
C．多用表测电阻时，要调节倍率，使测量指示值尽可能大
D．多用表测电阻时，如将红黑表棒接错将导致测量错误．
3、选择题 不定项选择
一个用满偏电流为3mA的电流表改装成欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1mA处，则被测电阻的阻值为（ ? ）
A．2000Ω
B．5000Ω
C．150Ω
D．1000Ω
4、简答题 如图所示，为某一电流表G的刻度盘，使用时指针指着某一电流刻度，表示通过电流表的电流为某一数值，而且也意味着表头的两接线柱之间具有一定大小的电压，因此，电流表G实际上也是一个小量程的电压表．如果图中电流表的内阻是100Ω，请在这个刻度盘上对应1、2、3的下面标出相应的电压数值（单位为V）．
5、简答题 为了测量一个量程为3.0V的电压表的内阻RV（约为几千欧），采用了电压半偏法，所用的电路如图所示．
（1）可供选择的实验步骤有：
A．闭合开关S
B．将电阻箱R0的阻值调到最大值
C．将电阻箱的阻值调到零
D．调节滑动变阻器R的阻值，使电压表的示数为3.0v
E．断开开关S
F．把滑动变阻器R的滑动触头P滑到a端
G．调节电阻箱的阻值R0使电压表示数为1.5v，读出此时电阻箱R0的阻值
H．把滑动变阻器的触头P滑到b端
I．按图连接电路，注意断开开关S
将必要的步骤选出并按合理的顺序排列______（填各操作步骤的序号）
（2）若在上述的实验步骤G中，读出R0的阻值为2600Ω，则该电压表的内阻RV=______Ω，由于系统误差，测量值______（选填“偏大”，“偏小”，“不变”）
