1、实验题 某同学拟用电流表和电压表测定电源电动势和内电阻，备有：干电池一只（电动势约为1.5V，内阻约2Ω），电压表一只（0～3V，内阻约3kΩ），电流表一只（0～0.6A，内阻约1.0Ω），滑动变阻器有R1（0～10Ω，2A）和R2（0～100Ω，0.1A）各一只，开关一个，导线若干。
（1）实验中滑动变阻器应选用_________（选填“R1”或“R2”）。
（2）为了最大限度的减小实验误差，请在下图的方框内画出该实验的最合理的电路图。
（3）该同学记录数据如下表，请根据这些数据在上图作出U－I图像，根据图线得到被测电源电动势E＝________V；内阻r＝________Ω。
2、简答题 如图所示为欧姆表测某个电阻时指针偏转的位置，此时选择开关拨在“×10”档，则所测阻值约为（ ）
A．25Ω
B．250Ω
C．25kΩ
D．100Ω

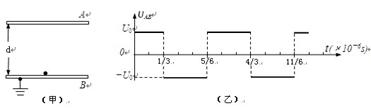

3、计算题 如图图(甲)所示,A、B是真空中水平放置的一对平行金属板,两板间距离d=15cm。今将B板接地，在A板间加上如图(乙)所示的交变电压(U0 =1080V),然后让一个质量m=1.6×10－27kg、电量大小q=1.6×10-19C的带电粒子(不计重力)在t=0时刻从B板附近由静止开始运动。空气阻力不计。
（1）判断粒子的电性；
（2）当t1=?时粒子的速度第一次达到最大，并求出此最大速度；
（3）当粒子的速度第一次达到最大时，粒子的电势能多大？
（4）粒子撞击极板A时的速度为多大？
4、选择题 如图所示，直线OO′为某电场中的一条电场线，电场方向由O指向O′。一带电粒子沿该电场线运动，途经距离为S的A、B两点过程中，所用的时间为t，经A、B中间位置的速度为v1，经过A、B中间时刻的速度为v2，则下列判断中正确的是
[? ]
A．若OO′为匀强电场中的一条电场线，且粒子带正电，则v1＞v2
B．若OO′为匀强电场中的一条电场线，且粒子带负电，则v1＜v2
C．若OO′为位于O点的正点电荷产生的电场中的一条电场线，且粒子带正电，则v1＞
D．若OO′为位于O′点的负点电荷产生的电场中的一条电场线，且粒子带正电，则v1＜v2
5、实验题 某物理兴趣小组要精确测量一只电流表G（量程为1mA、内阻约为100Ω）的内阻。实验室中可供选择的器材有：
电流表A1：量程为3mA，内阻约为200Ω；
电流表A2：量程为0.6A，内阻约为0.1Ω；
定值电阻R1：阻值为10Ω；
定值电阻R2：阻值为60Ω；
滑动变阻器R3：最大电阻20Ω，额定电流1.5A；
直流电源：电动势1.5V，内阻0.5Ω；
开关，导线若干。
（1）为了精确测量电流表G的内阻，你认为该小组同学应选择的电流表为__________、定值电阻为__________。（填写器材的符号）
（2）在方框中画出你设计的实验电路图。
（3）按照你设计的电路进行实验，测得电流表A的示数为I1，电流表G的示数为I2，则电流表G的内阻的表达式为rg=__________。
