1、选择题 某正弦式交流电的电流i随时间t变化的图象如图所示，由图可知（ ? ）
参考答案：B
本题解析：
本题难度：简单
2、选择题 如图所示是我国民用交流电的电压的图象。根据图象可知，下列有关家庭用交变电压参数的说法中，错误的是（?）
A．电压的最大值是311V
B．用电压表测出的值是220V
C．交流电的频率是50Hz
D．任一时刻的交流电压都为220V
参考答案：D
本题解析：从图中可得该交流电的峰值是311V，所以A正确，电压表显示的是交流电的有效值，所以根据公式
,B正确，从图中可知交流电的周期是0.02s，根据公式
，C正确，D错误，
点评：明确交流电图象的物理意义，正确根据图象获取有关交流电的信息是对学生的基本要求，平时要加强练习．
本题难度：简单
3、选择题 一单匝线圈在匀强磁场中，绕垂直于磁场方向的轴匀速转动时，产生的交变电流电动势为e=5
sin100πt（V），则下列判断正确的是（ ）
A．t=0时，线圈平面与磁感线平行
B．电动势的有效值为5V
C．线圈的转速是100πr/s
D．在t=0.005s时，电动势的瞬时值为5V
参考答案：D
本题解析：
本题难度：简单
4、选择题 不定项选择
如图a所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO"以角速度ω逆时针匀速转动。若以线圈平面与磁场夹角θ=45°时（如图b）为计时起点，并规定当电流自a流向b时电流方向为正。则下列四幅图中正确的是（ ? ）
参考答案：D
本题解析：
本题难度：一般

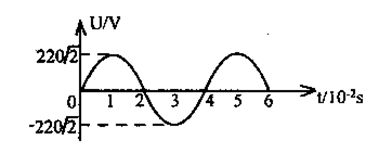

5、选择题 一理想变压器原、副线圈匝数比n1:n2=11：5，原线圈与正弦交流电源连接，输入电压U如图所示，副线圈仅接一个10Ω的电阻，则（?）
A．流过电阻的电流是0.2A
B．变压器的输入功率是1×103W
C．经过1分钟电阻发出的热量是6×lO。J
D．与电阻并联的电压表示数是100
V
参考答案：B
本题解析：A、由图象可知，原线圈中电压的最大值为220?V，所以电压的有效值为220V，根据电压与匝数成正比可知，副线圈的电压有效值为100V，副线圈的电阻为10Ω，所以电流的为10A，所以A错误；
B、原副线圈的功率是相同的，由
=1000W，所以变压器的输入功率是1×103W;
C、由
=60000J，所以经过60s电阻发出的热量是60000J，所以C错误；
D、电压表测量的是电压的有效值，所以电压表的读数为100V．
点评：掌握住理想变压器的电压、电流之间的关系，最大值和有效值之间的关系即可解决本题．
本题难度：一般
