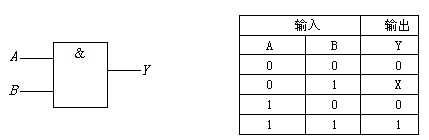

1、填空题 如图所示,下面是逻辑电路及其真值表，此逻辑电路为?，在真值表中X除的逻辑值为?。
参考答案：与门，0
本题解析：两个条件都满足，事件才会发生，所以为与门逻辑电路，X=0
点评：决本题的关键掌握与门的符号以及与门的特点，
本题难度：简单
2、选择题 请根据下面所列的真值表，从四幅图中选出与之相对应的一个门电路(? )
| 输入 | 输出 | |
| A | B | Y |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
参考答案：D
本题解析：由真值表如右图知，其表格的前半部分为与门，后半部分为非门，所以门电路是与非门，D对，ABC错。
点评：本题学生要清楚与门，非门，或门的真值表和符号，及简单的与非门符号，或非门符号。
本题难度：简单
3、选择题 如图，有一种火灾报警器是应用烟雾对光的散射来工作的。该报警器利用的传感器是
A.力传感器
B.声传感器
C.位移传感器
D.光传感器
参考答案：D
本题解析：试题分析：由于此火灾报警器是应用烟雾对光的散射来工作的，所以该报警器利用的传感器是光传感器，选项D正确。
考点：传感器及其应用
本题难度：简单
4、选择题 下列由基本门组成的电路中，能使蜂鸣器发出声音的是（ ）
A．
B．
C．
D．
参考答案：B
本题解析：
本题难度：一般
5、简答题 下列由基本门组成的电路，能使蜂鸣器发出声音的是______图（填图下方的数字）．若在（3）图中输入端A加上如图所示的数字信号，画出输出端Z输出的电信号．
参考答案：（1）由图可知，与门的输入端为1、0，则输出为0，蜂鸣器不发出声音；
（2）图为或门电路，输入端为1、0，则输出为1，蜂鸣器发出声音；
（3）图为非门电路，非门的输入为1，则输出为0，蜂鸣器不发出声音；
故选（2）
本题解析：
本题难度：一般
