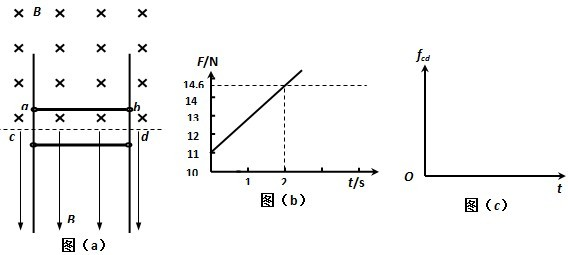

1、简答题 相距L=1.5m的足够长金属导轨竖直放置，质量为m1=1kg的金属棒ab和质量为m2=0.27kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图（a）所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同．ab棒光滑，cd棒与导轨间动摩擦因数为μ=0.75，两棒总电阻为1.8Ω，导轨电阻不计．ab棒在方向竖直向上，大小按图（b）所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放．
（1）指出在运动过程中ab棒中的电流方向和cd棒受到的安培力方向；
（2）求出磁感应强度B的大小和ab棒加速度大小；
（3）已知在2s内外力F做功40J，求这一过程中两金属棒产生的总焦耳热；
（4）判断cd棒将做怎样的运动，求出cd棒达到最大速度所需的时间t0，并在图（c）中定性画出cd棒所受摩擦力fcd随时间变化的图象．

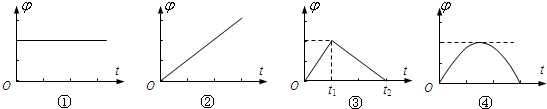

2、选择题 穿过闭合回路的磁通量φ随时间t变化的图象分别如图①～④所示，下列关于回路中产生的感应电动势的论述正确的是（ ）
A．图①中，回路不产生感应电动势
B．图②中，回路产生的感应电动势一直在变大
C．图③中，回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势
D．图④中，回路产生的感应电动势先变大再变小

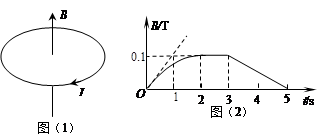

3、选择题 线圈所围的面积为0.1m2，线圈电阻为1
．规定线圈中感应电流I 的正方向从上往下看是顺时针方向，如图（1）所示．磁场的磁感应强度B随时间t的变化规律如图（2）所示．则以下说法正确的是?
A．在时间0～5s内，I的最大值为0.01A
B．在第4s时刻，I的方向为逆时针
C．前2 s内，通过线圈某截面的总电量为0.01C
D．第3s内，线圈的发热功率最大
4、选择题 如图所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通一瞬间，两铜环的运动情况是
A．同时向两侧推开
B．同时向螺线管靠拢
C．一个被推开，一个被吸引
D．但因电源正负极未知，无法具体判断
5、计算题 一根电阻R＝0.6Ω的导线弯成一个圆形线圈，圆半径r＝1m，圆形线圈质量m＝1kg，此线圈放在绝缘光滑的水平面上，在y轴右侧有垂直线圈平面的磁感应强度B＝0.5T的匀强磁场，如图所示．若线圈以初动能E0＝5J沿x轴方向滑进磁场，当进入磁场0.5m时，线圈中产生的电能为E＝3J．求：
(1) 此时线圈的运动速度的大小；
(2) 此时线圈与磁场左边缘两交接点间的电压；
(3) 此时线圈加速度的大小．
