时间:2019-07-02 23:32:16

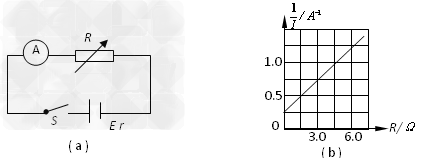

1、实验题 利用如图a所示电路测量电池组的电动势E和内阻r。根据实验数据绘出
图线如图b所示，其中R为电阻箱读数，I为电流表读数，不计电流表内阻，由此可以得到E=?V，r=?? Ω。
参考答案：5.7~6.2，1.3~1.6
本题解析：
本题难度：一般
2、选择题 关于电动势，下列说法中错误的是（ ? ）
A．从能量的观点来看，电源是把化学能转化为电能的装置
B．在闭合电路中，电动势的方向与内电路中电流的方向相同
C．电动势的方向是电源内部电势升高的方向
D．电动势的大小可以用内阻很大的电压表粗略测出
参考答案：A
本题解析：
本题难度：简单
3、简答题 （1）如图所示是将电流表改装成欧姆表的结构原理图，电池的电动势是1.5V，内阻未知；电流表满偏电流是30mA，将电流表的“30mA”刻度线标为“0Ω”；当选择开关置于某一量程，使两表笔直接接触，调节滑动变阻器R使电流表指针满偏，则此时欧姆表内的总阻值是______Ω；电流表中间“15mA”刻度线应标阻值为______Ω．
（2）欲用某多用电表的欧姆档测量阻值约为几十kΩ的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，请从下列选项中挑出合理的步骤，并按合理的顺序填写在横线上______．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆挡×1k
d．旋转S使其尖端对准欧姆挡×100
e．旋转S使其尖端对准OFF挡，并拔出两表笔．
参考答案：（1）电池电动势E=1.5V，30mA刻度线为电阻的0刻度，即外加电阻为零，
欧姆表内阻：R内=EIg=1.530×10-3=50Ω；
电流表中间“15mA”刻度线对应的电路总电阻：
1.515×10-3=100Ω，该处电阻值：100-50=50Ω；
（2）用欧姆表测阻值约为几十千欧的电阻，应旋转选择开关S使其尖端对准欧姆挡×1k，然后进行欧姆调零，欧姆调零后测电阻阻值，具体做法是：将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔；欧姆表使用完毕，应旋转选择开关S使其尖端对准交流OFF挡，并拔出两表笔，故合理的实验步骤是：cabe．
故答案为：（1）50；50；（2）cabe．
本题解析：
本题难度：一般
4、实验题 某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1.5 V的干电池外，还有一个方形的电池(层叠电池)，如图所示。该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱(最大阻值为9.999 Ω，可当标准电阻用)、一只电流表(两个量程：一个Ig＝0.6 A，内阻rg＝0.1 Ω；一个Ig＝3 A)和若干导线。
(1)请根据测定电动势E、内电阻r的要求，在矩形框中画出电路图，并按设计图把器件连接起来。
(2)接通开关，逐次改变电阻箱的阻值R，读出与R对应的电流表的示数I，填入下表，其中某次电阻箱的阻值R＝2.6 Ω时，其对应的电流表的示数如图所示，请你读出并填在空格里。
?
(3)处理实验数据时首先计算出每个电流值I的倒数
；再制作R－
坐标图，请你将上表中数据处理后标注在坐标纸上，并把描绘出的坐标点连成图线，根据描绘出的图线可得这个电池的电动势E＝________V，内电阻r＝________Ω。
参考答案：(1)电路图和实物图的连接如图所示(注意电流表要连 在0.6 A的量程上)
(2)0.50
(3)描点画图如图所示，1.5(在1.46～1.54间取值均算对)，0.3(在0.25～0.35间取值均算对)
本题解析：
本题难度：困难
5、简答题 如图所示，质量为5×10-8kg的带电微粒以V0=2m/s的速度从水平放置的金属板A、B的中央飞入板间，已知板长L=10cm，板间距离d=2cm．当UAB=1000V时，带电粒子恰好沿直线穿过板间，则
（1）UAB为多大时粒子擦上板边沿飞出？
（2）UAB在什么范围内带电粒子能从板间飞出？
参考答案：（1）当UAB=1000V时，有mg=qUABd；当粒子擦上板边沿飞出时，粒子向上做类平抛运动，由题得知，偏转距离y=d2，水平位移x=L．
由L=v0t，y=12at2，得
? a=dv20L2=8m/s2
根据牛顿第二定律得
? qUAB1d-mg=ma
? 又mg=qUABd
联立两式得，UAB1=1800V
（2）当粒子擦下板边沿飞出时UAB最小，根据对称性可知，加速度大小也等于a，再由牛顿第二定律得
? mg-qUAB2d=ma
解得，UAB2=200V
所以UAB在200V～1800V范围内带电粒子能从板间飞出．
答：
（1）UAB为1800V时粒子擦上板边沿飞出．
（2）UAB在200V～1800V范围内带电粒子能从板间飞出．
本题解析：
本题难度：一般
