1、选择题 在如图所示的电路中，电源电动势为E、内电阻为r，R1、R2为定值电阻，当滑动变阻器R3的滑动片P由a向b移动时600)makesmallpic(this,600,1800);\' ">
时间:2019-07-02 23:25:15
1、选择题 在如图所示的电路中，电源电动势为E、内电阻为r，R1、R2为定值电阻，当滑动变阻器R3的滑动片P由a向b移动时600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060414/3inedn5abfx.gif\">
[? ]
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表和电流表的示数均变大
D．电压表和电流表的示数均变小
参考答案：D
本题解析：
本题难度：一般

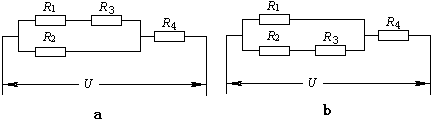

2、填空题 如图a所示的电路中，当电路两端接入某一恒定电压的电源时，测得流过R4的电流为5mA，流过R3的电流为3mA．现将R3改接在R2所在的支路上，如图b所示的电路中，再接到原来的恒定电源上，与a图情况相比，四个电阻中电流增大的是______，电流减小的是______．600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060414/ge4ravvmpwj.png\">
参考答案：在图a中，流过R4的电流为5mA，流过R3的电流为3mA，则R2＞R1+R3．整个电路的总电阻R=R4+R2(R1+R3)R2+R1+R3=R4+R1R2+R2R3R1+R2+R3
在图a中，整个电路的总电阻R′=R4+R1(R2+R3)R2+R1+R3=R4+R1R2+R1R3R1+R2+R3
因为R2＞R1，所以得到R＞R′，电路总电压一定，所以通过R4的电流增大，并联部分的电压减小，通过R2、R3的电流减小，则得通过R1的电流增大．
故答案为：R1、R4，R2、R3
本题解析：
本题难度：一般
3、选择题 如图所示，在1价离子的电解质溶液内插有两根碳棒A和B作为电极，将它们接在直流电源上，于是溶液里就有电流通过。若在t秒内，通过溶液内截面S的正离子数为n1，通过的负离子数为n2，设基本电荷为e，则以下说法中正确的是（?）600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060415/kx1r2qrbbk2.png\" style=\"vertical-align:middle;\">
A．正离子定向移动形成的电流方向从A→B，负离子定向移动形成的电流方向从B→A
B．溶液内由于正负离子移动方向相反，溶液中的电流抵消，电流等于零
C．溶液内的电流方向从A→B，电流I=600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060415/11kniua5nbp.png\" style=\"vertical-align:middle;\">
D．溶液内的电流方向从A→B，电流I=600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060415/gozvksignse.png\" style=\"vertical-align:middle;\">
参考答案：D
本题解析：电流方向与正电荷移动方向相同，与负电荷移动方向相反，AB错。600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060415/qike1qhpl4f.png\" style=\"vertical-align:middle;\">，C错D对。
本题难度：一般
4、选择题 如图所示的电路中，R1是定值电阻，R2是光敏电阻，电源的内阻不能忽略．闭合开关S，当光敏电阻上的光照强度增大时，下列说法中正确的是( )600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060415/35lrmgnr3nv.jpg\" style=\"vertical-align:middle;\">
A．通过R2的电流减小
B．电源的路端电压减小
C．电容器C所带的电荷量增加
D．电源的效率增大
参考答案：B
本题解析：当光敏电阻上的光照强度增大时，光敏电阻阻值减小，通过R2的电流增大，电源的路端电压减小，电容器C所带的电荷量减小，电源效率η＝U/E减小，选项A、C、D错误，B正确．
本题难度：一般
5、选择题 演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据来反映物体位移的大小x．假设电压表是理想的，则下列说法正确的（ ）
A．物体M运动时，电源内的电流不会发生变化
B．物体M运动时，电压表的示数会发生变化
C．物体M不动时，电路中没有电流
D．物体M不动时，电压表没有示数600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060414/yx43nkwexu5.png\">
参考答案：
A、物体M运动时，电路中电阻没有变化，根据欧姆定律可知，电源内的电流不会发生变化．故A正确．
B、电压表测量变阻器左侧的电压，物体M运动时，左侧电压会变化，而理想电压表对电路没有影响，则电压表的示数会发生变化．故B正确．
C、物体M不动时，电路中仍有电流，而且电流不变．故C错误．
D、只有当触头P停在变阻器最左端时，物体M不动时，电压表没有示数，当触头P在其他位置时，电压表仍有示数．故D错误．
故选AB
本题解析：
本题难度：简单
