1、选择题 一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过触头Q调节，如图所示。在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则
[? ]
A．保持Q位置不动，将P向上滑动时，电流表的读数变大
B．保持Q位置不动，将P向上滑动时，电流表的读数变小
C．保持P位置不动，将Q向上滑动时，电流表的读数变大
D．保持P位置不动，将Q向上滑动时，电流表的读数变小
参考答案：BC
本题解析：
本题难度：一般
2、选择题 如图所示，电路中有四个完全相同的灯泡，额定电压均为U，额定功率均为P，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n1∶n2和电源电压U1分别为 ( )
A．1∶2 2U
B．1∶2 4U
C．2∶1 4U
D．2∶1 2U
参考答案：C
本题解析：
：设灯泡正常发光时，额定电流为I0.由题图可知，原线圈中电流I原＝I0，副线圈中两灯并联，副线圈中电流I副＝2I0，U副＝U，根据理想变压器的基本规律：I原n1＝I副n2得n1∶n2＝2∶1；U原/U副＝n1/n2得U原＝2U，所以U1＝4U.C项正确．
本题难度：一般
3、选择题 有一台理想变压器，如图甲所示，原、副线圈的匝数比n1：n2=5：1，Q为保险丝?其熔断电流为lA，R为滑动变阻器，
为交流电压表．原线圈输入电压u的变化规律如图乙所示，变压器正常工作时，下列判断正确的是（ ）
A．u=220
| 2 |
参考答案：A、由图乙所示图象可知，电流的瞬时值表达式为u=220
本题解析：
本题难度：一般
4、选择题 一台理想变压器的原、副线圈匝数比为4:1，若原线圈加上311V的直流电，则用交变电压表测得副线圈两端的电压是（?）
A．250V
B．220V
C．0V
D．200V
参考答案：C
本题解析：理想变压器是利用电磁感应工作的，而直流电通过线圈时，原副线圈中没有感应电流，所以副线圈两端的电压为0，C正确
点评：关键是知道理想变压器是利用电磁感应工作的，对直流电无效
本题难度：简单

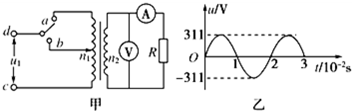

5、选择题 如图甲所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R=10Ω，其余电阻均不计，从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压，则下列说法正确的是（ ）
A．当单刀双掷开关与a连接时，电压表的示数为31?V
B．当单刀双掷开关与a连接且t=0.01?s时，电流表示数为零
C．当单刀双掷开关由a拨向b时，原线圈的输入功率变大
D．当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25?Hz．
参考答案：A、由乙图知输入电压的峰值为311V，所以副线圈两端电压的峰值为31.1V，电压表显示有效值为31
本题解析：
本题难度：一般
