时间:2019-07-02 23:22:21
1、选择题 如图所示,线圈M和线圈P绕在同一铁芯上.设两个线圈中的电流方向与图中所标的电流方向相同时为正.当M中通入下列哪种电流时,在线圈P中能产生正方向的恒定感应电流( )
A.
B.
C.
D.
参考答案:A、线圈M中的电流均匀增加,则磁场均匀增加,产生的磁场通过线圈P,根据E=N△B△tS,知线圈P中产生恒定的电流,根据楞次定律,在P中产生的感应电流方向与图示电流方向相反.故A错误.
? B、线圈M中电流不变,在线圈P中产生恒定的磁场,不产生感应电流.故B错误.
? C、线圈M中的电流不是均匀变化的,则产生的磁场也不均匀变化,根据法拉第电磁感应定律,在线圈P中产生变化的电流.故C错误.
? D、线圈M中的电流均匀减小,则磁场均匀减小,产生的磁场通过线圈P,根据E=N△B△tS,知线圈P中产生恒定的电流,根据楞次定律,在P中产生的感应电流方向与图示电流方向相同.故D正确.
故选D.
本题解析:
本题难度:简单
2、选择题 如图所示,在倾角为α的光滑斜面上,放置一根长为L,质量为m,通过电流为I的导线,若使导线静止,应该在斜面上施加匀强磁场B的大小和方向为
[? ]
A.,方向垂直于斜面向下
B.,方向垂直于斜面向上
C.,方向竖直向下
D.,方向水平向右
参考答案:AC
本题解析:
本题难度:一般
3、填空题 在地球赤道表面附近,一束电子流自东向西水平射出,在不计重力的情况下,由于地球的地磁场方向是______(填“地理南极指向地理北极”或“地理北极指向地理南极”),根据左手定则,该电子将会向______偏转.
参考答案:磁场方向由地磁N极指向S极,地磁的N极在地理南极附近,地磁的S极在地理北极附近,所以地磁场方向由地理南极指向地理北极.
电子流自东向西射出,则电流的方向指向东,为四指方向,磁感线穿过掌心,则大拇指(洛伦兹力)指向上,即电子向上偏转.
故答案为:地理南极指向地理北极,上.
本题解析:
本题难度:一般

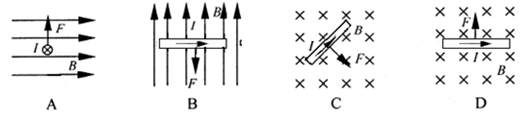

4、选择题 通电导线所受安培力的方向与磁场方向、电流方向的关系,下列图示正确的是
参考答案:D
本题解析:根据左手定值可知,A图中的安培力应该垂直磁感线竖直向下;B中安培力垂直纸面向外;C中垂直电流斜向上;D中垂直电流向上,故ABC错误,D正确.
本题难度:简单
5、选择题 如图所示,等腰直角三角形区域内分布有垂直于纸面向外的匀强磁场,它的底边在x轴上且长为L,高为L。纸面内一边长为L的正方形导线框沿x轴正方向以速度v匀速穿过匀强磁场区域,在t=0时刻恰好位于图中所示的位置。下列说法正确的是
[? ]
A. 穿过磁场过程中磁通量最大值为
B. 穿过磁场过程中感应电动势的最大值为
C. 线框中产生的电流始终沿顺时针方向
D.穿过磁场过程中线框受到的安培力始终向左
参考答案:AD
本题解析:
本题难度:一般
