1、计算题 （18分）

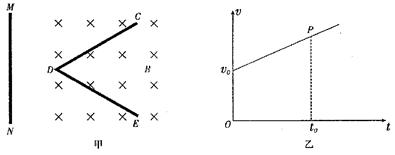

如图甲所示，CDE是固定在绝缘水平面上的光滑金属导轨，CD=DE=L，∠CDE=60°，CD和DE单位长度的电阻均为r0，导轨处于磁感应强度为B、竖直向下的匀强磁场中。? MN是绝缘水平面上的一根金属杆，其长度大于L，电阻可忽略不计。现MN在向右的水平拉力作用下以速度v0。在CDE上匀速滑行。MN在滑行的过程中始终与CDE接触良好，并且与C、E所确定的直线平行。
（1）求MN滑行到C、E两点时，C、D两点电势差的大小；
（2）推导MN在CDE上滑动过程中，回路中的感应电动势E与时间t的关系表达式；
（3）在运动学中我们学过：通过物体运动速度和时间的关系图线（v – t 图）可以求出物体运动的位移x，如图乙中物
体在0 – t0。时间内的位移在数值上等于梯形Ov0Pt的面积。通过类比我们可以知道：如果画出力与位移的关系图线（F—x图）也可以通过图线求出力对物体所做的功。
请你推导MN在CDE上滑动过程中，MN所受安培力F安与MN的位移x的关系表达式，并用F安与x的关系图线求出MN在CDE上整个滑行的过程中，MN和CDE构成的回路所产生的焦耳热。
2、选择题 如图所示，相距为L的两条足够长的光滑平行金属导轨与水平面的夹角为
，上端接有定值电阻，匀强磁场垂直于导轨平面，磁感应强度为B。将质量为m的导体棒由静止释放，当速度达到
时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率为P，导体棒最终以
的速度匀速运动。导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g，下列选项正确的是（?）
A．
B．
C．当导体棒速度达到
时加速度为
D．在速度达到以后匀速运动的过程中，R上产生的焦耳热等于拉力所做的功
3、选择题 “热磁振荡发电技术”是新能源研究领域的最新方向，当应用于汽车等可移动的动力设备领域时，会成为氢燃料电池的替代方案。它通过对处于磁路中的一段软磁体迅速加热并冷却，使其温度在其临界点上下周期性地振荡，引起磁路线圈中的磁通量周期性地增减，从而感应出连续的交流电。它的技术原理是物理原理。假设两足够长的光滑金属导轨竖直放置，相距为L，如图6所示，一导线与两导轨相连，磁感应强度的大小为B的匀强磁场与导轨平面垂直。一电阻为R、质量为m的导体棒在距磁场上边界h处静止释放．导体棒进入磁场后速度减小，最终稳定时离磁场上边缘的距离为H．整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻。下列说法正确的是
A．整个运动过程中回路的最大电流为
B．整个运动过程中导体棒产生的焦耳热为
C．整个运动过程中导体棒克服安培力所做的功为
D．整个运动过程中回路电流的功率为
4、选择题 一个由电阻均匀的导线绕制成的闭合线圈放在磁场中，如图所示，线圈平面与磁场方向成60°角，磁感应强度随时间均匀变化，下列方法可使感应电流增加一倍的是（ ? ）
5、选择题 某地的地磁场磁感应强度的竖直分量方向向下，大小为4.5×10－5 T。一灵敏电压表连接在当地入海河段的两岸，河宽100m，该河段涨潮和落潮时有海水（视为导体）流过。设落潮时，海水自西向东流，流速为2m/s。下列说法正确的是
[? ]
A．河北岸的电势较高
B．河南岸的电势较高
C．电压表记录的电压为9mV
D．电压表记录的电压为5mV
