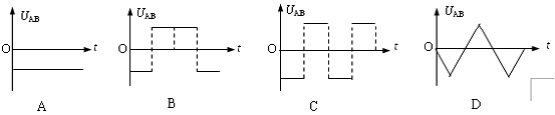

1、选择题 如图（甲）所示，A、B两导体板平行放置，在t=0时将电子从A板附近由静止释放（电子的重力忽略不计）。若在A、B两板间分别加四种电压，它们的UAB—t图线如图（乙）所示。其中可能使电子到不了B板的是
参考答案：B
本题解析：A电子一直做匀加速直线运动，会到B板，B电子先匀加速运动然后匀加速运动之后会反向做对称的运动，所以开始半个周期假设不能到B板，则永远不会到达B板，C电子先匀加速后匀加速，之后周而复始，一直朝B板运动，D也一直朝B板运动，选B
本题难度：一般
2、选择题
如图，D为一理想二极管（正向电阻为0，反向电阻无穷大），平行金属板M、N水平放置，两板之间有一带电微粒以速度v0沿
图示方向做直线运动，当微粒运动到P点时，将M板迅速向上平移一小段距离，则此后微粒的运动情况是（ ? ）
参考答案：B
本题解析：
本题难度：一般
3、简答题 示波器工作原理等效成下列情况：如图甲所示，真空室中电极K发出电子（初速不计），经过电压为U1的加速电场后，由小孔S沿水平金属板AB间的中心线射入板中．板长L，相距为d，在两板间加上如图乙所示的正弦交变电压，前半个周期内B板的电势高于A板的电势，电场全部集中在两板之间，且分布均匀．在每个电子通过极板的极短时间内，电场视作恒定的．在两极板右侧且与极板右侧相距D处有一个与两板中心线垂直的荧光屏，中心线正好与屏上坐标原点相交．当第一个电子到达坐标原点O时，使屏以速度v沿-X方向运动，每经过一定的时间后，在一个极短时间内它又跳回初始位置，然后重新做同样的匀速运动．（已知电子的质量为m，带电量为e，不计电子的重力）求：
（1）电子进入AB板时的初速度？
（2）要使所有的电子都能打在荧光屏上，乙中电压的最大值U0需满足什么条件？
（3）荧光屏上显示一个完整的波形、这个波形的最高点到荧光屏中心线的高度？
参考答案：（1）电子在加速电场中运动，根据动能定理有：
eU1=12mv21可得：v1=
本题解析：
本题难度：一般
4、简答题 使用电池的时候，不允许用导线把电池两极连接起来，是因为（ ）
A．这样连接电路不通
B．这样连接在导线中产生很大电流，电池将被烧坏
C．这样连接电路中电流太小，用电器无法工作
D．这样连接有触电危险
参考答案：A、用导线把电池两极连接起来时，电路仍相通．故A错误．
? B、C使用电池的时候，用导线把电池两极连接起来，电池被短路，电池的内阻和导线的电阻很小，由闭合电路欧姆定律可知，导线中产生很大电流，电池将被烧坏．故B正确，C错误．
? D、这样连接，烧坏电池和导线，不一定有触电危险．故D错误．
故选B
本题解析：
本题难度：一般
5、简答题 用如图所示电路测一节干电池的电动势E和内阻r，所给器材如下：
A．电压表V：0～3V?
B．电流表A1：0～0.6A
C．电流表A2：0～3A
D．滑动变阻器R（最大阻值20Ω）
E．开关S和导线若干
（1）若要尽量减小读数误差则电流表应选择______（填器材前面的字母代号），
（2）上面U-I图象是根据实验测得的7组数据标出的点，请你在答卷上画出图线，并由图线求出E=______V，r=______Ω．
参考答案：
（1）由坐标系中所标的点可知，电流的最大值是0.6A，
为减小读数误差，电流表可选B、电流表A1：0～0.6A．
（2）根据坐标系中所描出的各点作出U-I图象如图所示；
由图象可知，电源的电动势E=1.5V；
电源内阻r=△U△I=1.5V-1.0V1.0A-0A=0.5Ω．
故答案为：（1）B；（2）图象如图所示；1.5；0.5．
本题解析：
本题难度：一般
