时间:2019-06-29 05:44:29
1、简答题 一个匝数为1 000的金属圈所包围的面积为0.25 m2的闭合线圈平面与均匀分布的磁场的磁感线方向垂直，该磁场的磁感应强度随时间变化的规律如图16-2-16所示，画出0—4×10-2 s内的感应电动势的图象，标明感应电动势的大小.
图16-2-16
2、选择题 一个处在磁场中的闭合线圈，若没有产生感应电流，则肯定是因为（?）
A．线圈没有在磁场中运动
B．线圈没有做切割磁感线运动
C．磁场没有发生变化
D．穿过线圈的磁通量没有发生变化
3、计算题 单位时间内流过管道横截面的液体体积叫做液体的体积流量（以下简称流量）。由一种利用电磁原理测量非磁性导电液体（如自来水、啤酒等）流量的装置，称为电磁流量计。它主要由将流量转换为电压信号的传感器和显示仪表两部分组成。
传感器的结构如图所示，圆筒形测量管内壁绝缘，其上装有一对电极a和c，a、c间的距离等于测量管内径D，测量管的轴线与a、c的连接放像以及通过电线圈产生的磁场方向三者相互垂直。当导电液体流过测量管时，在电极a、c的间出现感应电东势E，并通过与电极连接的仪表显示出液体流量Q。设磁场均匀恒定，磁感应强度为B。
（1）已知
，设液体在测量管内各处流速相同，试求E的大小。（π去3.0）
（2）一新建供水站安装了电磁流量计，在向外供水时流量本应显示为正值。但实际显示却为负值。经检查，原因是误将测量管接反了，既液体由测量管出水口流入，从如水口流出。因为已加压充满管道。不便再将测量管拆下重装，请你提出使显示仪表的流量指示变为正直的简便方法；
（3）显示仪表相当于传感器的负载电阻，其阻值记为R。a、c间导电液体的电阻r随液体电阻率色变化而变化，从而会影响显示仪表的示数。试以E、R。r为参量，给出电极a、c间输出电压U的表达式，并说明怎样可以降低液体电阻率变化对显示仪表示数的影响。

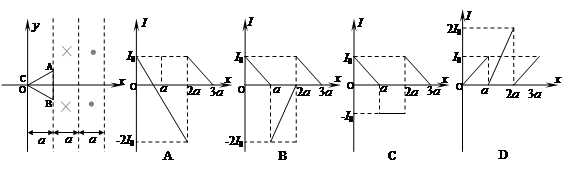

4、选择题 如图所示，两个垂直于纸面的匀强磁场方向相反,磁感应强度的大小均为B，磁场区域的宽度均为a。高度为a的正三角形导线框ABC从图示位置沿x轴正向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在下列图形中能正确描述感应电流I与线框移动距离x关系的是（?）
5、选择题 将一磁铁缓慢或者迅速地插到闭合线圈中的同一位置，不发生变化的物理量是
[? ]
A．磁通量的变化量
B．磁通量的变化率
C．感应电流的大小
D．流过导体横截面的电荷量
