1、选择题 若在示波器的“Y输人”和“地”之间加上如图所示的电压，而扫描范围旋钮置于“外X”档，则此时屏上应出现的情形是下列图中的哪一个（ ）
A．
B．
C．
D．

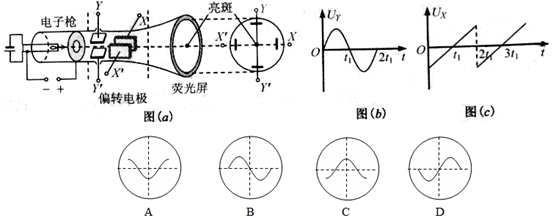

2、选择题 图（a）为示管的原理图。如果在点击
之间所加的电压图按图（b）所示的规律变化，在电极
之间所加的电压按图（c）所示的规律变化，则在荧光屏上会看到的图形是
3、选择题 某学生用示波器观察按正弦规律变化的电压图线时，他将扫描范围旋钮置于第一挡（10Hz-100Hz）．把衰减调节旋钮置于“∽”挡，把同步极性选择开关置于“+”位置，调节扫描微调旋钮，在屏上出现了如图甲所示的正弦曲线．后来他又进行了两步调节，使图象变成如图乙所示的曲线，这两步调节可能是（ ）
A．各衰减调节旋钮换挡并调节标有”↓↑”的竖直位移旋钮
B．将衰减调节旋钮换挡并调节Y增益旋钮
C．调节扫描范围旋钮和调节Y增益旋钮
D．各同步极性选择开关置于“-”位置并调节Y增益旋钮
4、选择题 示波器是一种电子仪器，用它来观察电信号随时间变化的情况。示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图。在偏转电极XX′、YY′上都不加电压时，电子束将打在荧光屏的中心点，下列是有关运用偏转电场实现对电子束的控制的方法,以上说法中正确的是?
A．让亮斑沿OY向上移动，在偏转电极YY′加电压，且Y′比Y电势高
B．让亮斑移到荧光屏的左上方，在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高
C．让荧光屏上出现一条水平亮线，只在偏转电极XX′上加特定的周期性变化的电压（扫描电压）
D．让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压
5、选择题 下图是示波管的原理图．它由由子枪、偏转电极（XX′和YY′）、荧光屏组成．管内抽成真空．给电子枪通电后，如果在偏转电极XX′和YY′上都没有加电压，电子束将打在荧光屏的中心O点，在那里产生一个亮斑，下列说法正确的是（ ）
A．要想让亮斑沿OY向上移动，需在偏转电极YY′上加电压，且Y′比Y电势高
B．要想让亮斑移到荧光屏的右上方，需在偏转电极XX′、YY′上加电压，且X比X′电势高，Y比Y′电势高
C．要想在荧光屏上出现一条水平亮线，需在偏转电极XX′上加特定的周期性变化的电压（扫描电压）
D．要想在荧光屏上出现一条正弦曲线，需在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压
