时间:2019-06-29 05:10:04
1、选择题 如图11所示是一种延时开关，当S1闭合时，电磁铁F将衔铁D吸下，C线路接通。当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放。则（?）
A．由于A线圈的电磁感应作用，才产生延时释放D的作用
B．由于B线圈的电磁感应作用，才产生延时释放D的作用
C．如果断开B线圈的电键S2，无延时作用
D．如果断开B线圈的电键S2，延时将变长
参考答案：BC
本题解析：A线圈有电流通过,使F产生磁场使得D被F吸下,这是显然。当S1断开时,励磁电流消失,此时磁场强度减小,A,B线圈中穿过的磁感线数目均发生变化,由于A线圈已经断开,在其中不产生感应电流,对磁场强度的减小没有抑制作用;而B线圈中产生感应电流,该电流产生的磁场抑制F中原磁场的减弱,这即是延迟效应产生的原因。当然,S2断开的话线圈B也不产生感生电流,不会对F中磁场的减弱产生阻碍。BC正确。故本题选BC。
本题难度：简单
2、计算题 如图所示，正方形闭合线圈边长为0.2 m，质量为0.1 kg，电阻为0.1 Ω，在倾角为30°的斜面上的砝码质量为0.4 kg，匀强磁场磁感应强度为0.5 T，不计一切摩擦，砝码沿斜面下滑线圈开始进入磁场时，它恰好做匀速运动．(g取10 m/s2)
(1)求线圈匀速上升的速度；
(2)在线圈匀速进入磁场的过程中，砝码对线圈做了多少功？
(3)线圈进入磁场的过程中产生多少焦耳热？
参考答案：(1)10m/s? (2)0.4J? (3)0.2J
本题解析：(1)设绳子的拉力为F，
对砝码：
对线框：
?
代入数据得：
(2)
.
(3)由能量转化守恒定律得：
.
点评：电磁感应现象中，导体克服安培力做多少功，就有多少机械能等其他形式的能转化为电能．
本题难度：一般

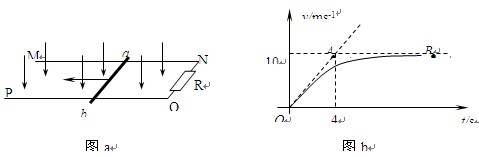

3、计算题 如图a所示，空间存在B=0.5T，方向竖直的匀强磁场，MN、PQ是水平放置的平行长直导轨，其间距L=0.2m，R是连在导轨一端的电阻，ab是跨接在导轨上质量m=0.1kg的导体棒。从零时刻开始，对ab施加一个大小为F=0.45N，方向水平向左的恒定拉力，使其从静止开始沿导轨滑动，过程中棒始终保持与导轨垂直且良好接触，图b是棒的速度--时间图像，其中AO是图像在O点的切线，AB是图像的渐近线.除R以外，其余部分的电阻均不计.
(1) 求R的阻值.
(2) 当棒的位移为100m时，其速度已经达到了最大速度10m/s，求在此过程中电阻上产生的热量.
参考答案：（1）
（2）20J
本题解析：(1)（5分）在0时刻棒受到拉力F和摩擦力f的作用,加速度等于直线AO的斜率.
据牛顿第二定律?
?由图知?
由以上两式得
?
当棒达到最大速度v时,电动势为E,电流为I,棒受到的安培力为F安,则
?
?
此时棒处在平衡状态
?由以上公式得 ?
（2）（5分）电阻R上产生的热量等于过程中导体棒克服安培力所的功W
由动能定理
?带入数据得
?
则：此过程中电阻上产生的热量为20J
点评：在解题中要注意分析过程，通过爱力分析找出力和运动的关系；再分析各力的做功情况，可利用能量守恒或功能关系求解．
本题难度：一般
4、选择题 如图甲所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接一阻值为R的定值电阻，阻值为r的金属棒ab垂直导轨放置，其他部分电阻不计，整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上，t=0时对棒施一平行于导轨的外力F，棒由静止开始沿导轨向上运动，通过R的感应电流随时间t变化的关系如图乙示，下列关于穿回路abPMa的磁通量φ和磁通量的瞬时变化率
以及a、b两端的电势差Uab和通过棒的电荷量q随时间变化的图象中，正确的是
[? ]
参考答案：BC
本题解析：
本题难度：一般
5、选择题 如图甲所示，bacd为导体做成的框架，其平面与水平面成θ角，质量为m的导体棒PQ与ab、cd接触良好，回路的电阻为R，整个装置放于垂直框架平面的变化磁场中，磁感应强度B的变化情况如图乙所示，PQ能够始终保持静止，则0～t2时间内，PQ受到的安培力F和摩擦力f随时间变化的图像可能正确的是(取平行斜面向上为正方向)
[? ]
A.
B.
C.
D.
参考答案：ACD
本题解析：
本题难度：一般
