时间:2019-06-29 05:09:43
1、选择题 如图所示电路中电动势E=12V，内阻r=3Ω，R0=1Ω，直流电动机的内阻R′0=1Ω．对甲电路，调节滑动变阻器使其接入电阻为R1时可使电路中电源的输出功率最大；对乙电路，调节滑动变阻器使其接入电阻为R2时可使电路中电源的输出功率最大，且电动机刚好正常工作，电动机额定输出功率P0=2W．由题中信息可知R1和R2的阻值分别为（ ）
A．2Ω，2Ω
B．2Ω，1.5Ω
C．1.5Ω，1.5Ω
D．1.5Ω，2Ω
参考答案：当电路的外电阻等于内阻时，电路的输出功率最大，所以甲图R1=r-R0=3Ω-1Ω=2Ω
对于乙图，输出的功率最大时，电动机的额定功率P0=2W，电路中电流为I，
所以P输出max=2W+I2R′0+I2R2…①
又因为UR2=12V-3I-2+I2I
所以I=12-3I-2+I2IR2…②
联立①②利用数学关系求得当R2=1.5Ω时，乙电路的输出功率最大为10W，故ACD错误，B正确．
故选：B．
本题解析：
本题难度：一般
2、选择题 如图所示，R1=10Ω，R2=20Ω，R3=30Ω，接在电源上时，功率分别为 P1、P2、P3，则（ ）
A．P1＞P2＞P3
B．P1=P2=P3
C．P2＜P1＜P3
D．P1＜P2＜P3
参考答案：设R1和R2并联的电压为U，则由公式P=U2R可得，P1=U2R1=U210，P2=U2R2=U220，所以P1＞P2；
电阻R3的电流等于R1和R2的电流的和，所以R3的功率为P3=I2R3=（UR1+UR2）2R3=310U2；
所以P2＜P1＜P3，所以C正确．
故选：C．
本题解析：
本题难度：简单
3、计算题 有一个直流电动机，把它接入0.2V电压的电路时，电机不转，此时测得流过电动机的电流是0.4A；若把电动机接入2.0V电压的电路中，电动机正常工作，工作电流是1.0A。求：
（1）电动机线圈的电阻；
（2）电动机正常工作时的输出功率；
（3）在发动机正常工作时，转子突然被卡住，此时电动机的发热功率。
参考答案：(1)0.5Ω ，(2)1.5W ，(3)8W
本题解析：(1)电动机不转时，电动机电路为纯电阻电路，根据欧姆定律可得线圈的电阻
；
(2)电动机正常工作时的输入功率
，此时线圈的发热功率为
，电动机的输出功率
（W）；
(3)当转子被卡住之后，电动机为纯电阻电路，电动机的发热功率
（W）。
考点：本题考查了电动机的相关计算
本题难度：一般
4、选择题 如图（a）所示为灯泡L的U-I特性曲线，R1、R2为定值电阻．如果把这三个用电器并联后接在恒压电源的两端，三个用电器消耗的电功率均为P．现将它们连接为如图（b）所示的电路，再接在该电源的两端，设灯泡L和电阻R1、R2消耗的电功率分别是PL、P1、P2，下列判断正确的是（ ）
A．P1＞PL﹢P2
B．P1＞4P2
C．P＜9P2
D．P1＞2PL
参考答案：
A、L与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率均为P，此时三个电阻的阻值相等；
当将它们连接成如图（b）所示的电路，接在该电源的两端时，L的电压小于电源的电压，由（a）图象可知，电阻器D的电阻减小，则有RL＜R1=R2．而RL与R2并联，电压相等，根据欧姆定律得知，电流IL＞I2，又I1=I2+IL，得到I1＞2I2，I1＜2IL，由P=UI可得：P1＞PL﹢P2，故A正确．
B、由P1=I12R1，PL=IL2RL，P2=I22R2，可得：P1＞4P2，故B正确．
C、由P=U2R可得：P=9U2R，由于RL＜R1=R2，U2＜U3，故P2＜9U2R，可知P＞9P2，故C错误．
D、由于RL＜R1=R2，则RLR2RL+R2＜R1，而串联电路电流相等，则I1=I2+IL，由P=I2R知：P1＞P2+PL＞2PL，故D正确．
故选：ABD．
本题解析：
本题难度：一般

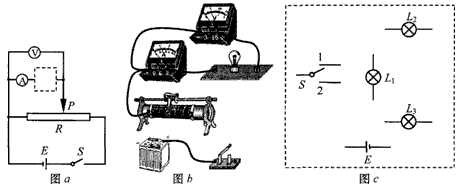

5、实验题 某同学利用图（a）所示的电路研究灯泡L1（6V，1.5W）、L2（6V，10W）的发光情况（假设灯泡电阻恒定），图（b）为实物图。
（1）他分别将L1、L2接入图（a）中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现灯泡均能正常发光。在图（b）中用笔线代替导线将电路连线补充完整。
（2）接着他将L1和L2串联后接入图（a）中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现其中一个灯泡亮而另一个灯泡不亮，出现这种现象的原因是____________________________________。
现有如下器材：电源E（6V，内阻不计），灯泡L1（6V，1.5W）、L2（6V，10W），L3（6V，10W），单刀双掷开关S。在图（c）中设计一个机动车转向灯的控制电路：当单刀双掷开关S与1相接时，信号灯L1亮，右转向灯L2亮而左转向灯L3不亮；当单刀双掷开关S与2相接时，信号灯L1亮，左转向灯L3亮而右转向灯L2不亮。
参考答案：（1）如图b
（2）由于RL1比RL2小得多，灯泡L2分得的电压很小，虽然有电流流过，但功率很小，不能发光
（3）如图c
本题解析：
本题难度：一般
