1、选择题 一个半径为R的绝缘光滑的圆环竖直放置在方向水平向右的、场强为E的匀强电场中，如图所示，环上a、c是竖直直径的两端，b、d是水平直径的两端，质量为m的带电小球套在圆环上，并可以沿环无摩擦滑动，已知小球自a点由静止释放，沿abc运动到d点时的速度恰好为零，由此可知
[? ]
A．小球在a点的加速度与在d点的加速度大小相等
B．小球在b点的机械能最大，在d点的机械能最小
C．小球在b点的机械能最小，在d点的机械能最大
D．小球在b点与在c点的速度大小相等
参考答案：ABD
本题解析：
本题难度：一般
2、简答题 如图所示的平面直角坐标系xOy，在第Ⅰ象限内有平行于y轴的匀强电场，方向沿y正方向；在第Ⅳ象限的正三角形abc区域内有匀强磁场，方向垂直于xOy平面向里，正三角形边长为L，且ab边与y轴平行．一质量为m、电荷量为q的粒子，从y轴上的p（0，h）点，以大小为v0的速度沿x轴正方向射入电场，通过电场后从x轴上的a（2h，0）点进入第Ⅳ象限，又经过磁场从y轴上的某点进入第Ⅲ象限，且速度与y轴负方向成45°角，不计粒子所受的重力．求：
（1）电场强度E的大小；
（2）粒子到达a点时速度的大小和方向；
（3）abc区域内磁场的磁感应强度B的最小值．
参考答案：粒子在第Ⅰ象限内做类平抛运动，设在第Ⅰ象限内运动的时间为t1，则
水平方向有：2h=v0t1…①
竖直方向有：h=12qEmt12…②
①②式联立得：E=mv202qh? ③
（2）设粒子到达a点时时竖直方向的速度vy
则有：vy=at1=qEmt1…④．
①③④联立得：vy=v0
所以粒子到达a点时速度大小为va=
本题解析：
本题难度：一般
3、简答题 某同学在一次“测定金属的电阻率”的实验中，用米尺测量金属丝的接入长度为l，用螺旋测微器测量金属丝直径（刻度位置如图1所示），用伏安法测出金属丝的电阻（阻值大约为6Ω），然后根据电阻定律计算出该金属材料的电阻率．
在用伏安法测定金属丝的电阻时，除被测电阻丝外，还有如下实验器材：
A．直流电源：电动势约3V，内阻很小；
B．电流表A：量程0～0.6A，内阻约为0.125Ω；
C．电压表V：量程0～3V，内阻约3kΩ；
D．滑动变阻器：最大阻值20Ω；0.5A
E．开关、导线等．
（1）从图中读出金属丝的直径d为______mm；
（2）根据所提供的器材，在如图2所示的方框中画出测定金属丝电阻率的实验电路图；
（3）若根据伏安法测出电阻丝的阻值为R，则这种金属材料的电阻率的表达式为______．
参考答案：（1）从图中读出金属丝的直径为d=0.5mm+43.5×0.01mm=0.935mm
（2）因测量金属丝的电阻率电流不能太大，由I=ER+r结合电流表读数原理，电流表应满足偏转一半以上，故总电阻大于10Ω小于5Ω，可见滑动变阻器可以用限流式；由于待测电阻的电阻值较小，电流表应用外接法，电路图如图所示；
（3）根据欧姆定律，有：R=UI；
根据电阻定律，有：R=ρLS；
其中：S=14πd2；
所以?ρ=πRd24l．
故答案为：（1）d=0.935；（2）电路图如图所示；（3）表达式?ρ=πRd24l．
本题解析：
本题难度：一般

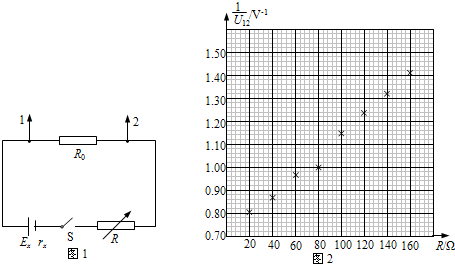

4、填空题 根据闭合电路欧姆定律，用图1所示电路可以测定电池的电动势和内电阻．图中R0两端的对应电压为U12，对测得的实验数据进行处理，就可以实现测量目的．根据实验数据在
| 1 U12 |
| 1 U12 |
参考答案：（1）第4个点明显和其余点不在一条直线上，故应该剔除；
（2）如图所示；
（3）根据闭合电路欧姆定律，有：E=U12+U12R0?(R+rx)，变形得：1U12=1ER0?R+(1+rxR0)1E；
斜率为：1.40-0.70156≈0.0045=1ER0；
故：E=10.0045×R0=10.0045×150≈1.48V；
故答案为：（1）80.0； （2）如图所示；（3）0.0045，1.48．
本题解析：
本题难度：一般
5、实验题 图示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig=300 μA，内阻Rg=100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1.5 V，内阻r=0.5 Ω，图中与接线柱A相连的表笔颜色应是________色。按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx=________kΩ。若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将________(填“变大”“变小”或 “不变”)。
参考答案：红，5，变大
本题解析：
本题难度：一般
