1、选择题 一周期性变化的电压其变化规律如图10-1-18所示，周期为2T.由图中数据可求出此交流电压（ ）
图10-1-18
A．有效值为2a
B．最大值为
C．有效值为
D．最大值为
参考答案：C
本题解析：设接入一个电阻R，一个周期内产生的热量
,有效值为
，故C正确.
本题难度：简单

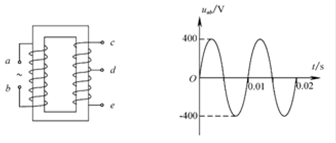

2、计算题 图为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头。原线圈输入正弦式交变电压的u-t图象如右图所示。若只在ce间接一只Rce="400" Ω的电阻，或只在de间接一只Rde="225" Ω的电阻,两种情况下电阻消耗的功率均为80W。
(1)求只在ce间接400Ω的电阻时，原线圈中的电流I1；
(2)求ce和de 间线圈的匝数比
。
参考答案：（1）
（2）
本题解析：1)
2)接ce时
3）接ce时
接de时
点评：掌握原副线圈的电压之比等于匝数比，输入功率等于输出功率，就能顺利解决此题．
本题难度：一般
3、选择题 某用电器两端所允许加的最大直流电压是250V，它在交流电路中使用时，交流电压可以是(? )
A．250V
B．177 V
C．352V
D．220V
参考答案：B
本题解析：交变电压的峰值最大为250V，有效值为
177V，B对；
本题难度：一般
4、填空题 如图所示为一交流电的电流随时间的变化图象，此交变电流的有效值为?A
参考答案：5A
本题解析：有效值定义是根据交流电热量定义，即
，所以有效值为5A
点评：本题考查了有效值的定义，通过交流电的热量来定义有效值的大小。
本题难度：简单
5、选择题 左图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为 (?)
A．110V
B．156V
C．220V
D．311V
参考答案：B
本题解析：从u-t图象看出，每个周期的前半周期是正弦图形，其有效值为220V；后半周期电压为零。根据有效值的定义，
，得U=156V，选B
点评：在求解交变电流有效值时，要理解其定义根据定义求解，一般时候设的时间为一个周期，根据热效应求解，正弦和余弦交变电流的峰值和有效值总是差0.707倍
本题难度：一般
