1、选择题 如图所示为变压器的示意图，它被用来升高发电机的输出电压，下列说法中正确的是
A．图中M是闭合的铁芯，它由整块铁组成
B．发电机应与线圈Ⅰ相连，升高后的电压由c、d两端输出
C．发电机应与线圈Ⅱ相连，升高后的电压由a、b两端输出
D．变压器的输出电压频率等于输入电压的频率
2、选择题 某理想变压器的原线圈有1400匝，副线圈有700匝并接有负载电阻R，如图所示．当变压器工作时，原、副线圈中（ ）
A．电流频率比为2：l
B．功率比为2：l
C．电流比为1：2
D．电压之比为2：1
3、选择题 一理想变压器变压比为20∶1，原线圈接入220 V电压时，将副线圈拆去18匝，输出电压为8 V，则该变压器原线圈的匝数应为
[? ]
A．495匝
B．1 320匝
C．2 640匝
D．990匝

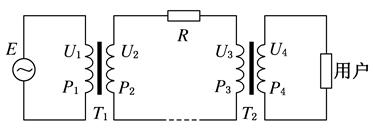

4、选择题 一台发电机最大输出功率为4000kW，电压为4000V，经变压器T1升压后向远方输电．输电线路总电阻R=1kΩ．到目的地经变压器T2降压，负载为多个正常发光的灯泡（220V、60w）．若在输电线路上消耗的功率为发电机输出功率的10%，变压器T1和T2的耗损可忽略，发电机处于满负荷工作状态，则（ ）
A．T1原、副线圈电流分别为103A和200A
B．T2原、副线圈电压分别为1.8×105V和220V
C．T1和T2的变压比分别为1：50和40：1
D．有6×105盏灯泡（220V、60w）正常发光

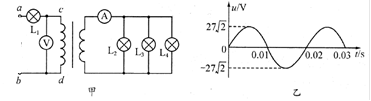

5、选择题 图甲所示的变压器原、副线圈匝数比为3:1，图乙是该变压器cd输入端交变电压u的图像，L1、L2、L3、L4为四只规格均为“9 V，6 W”的相同灯泡，各电表均为理想交流电表.以下说法正确的是（?）
A．ab输入端电压的瞬时值表达式为
πt( V)
B．电流表的示数为2A，且四只灯泡均能正常发光
C．流过灯L2的电流每秒钟方向改变50次
D．ab输入端输入功率Pab="18" W
