1、填空题 下图是做探究电磁感应的产生条件实验的器材及示意图。由哪些操作可以使电流表的指针发生偏转
（1）________________________________ ；
（2）___________________________________ 。
2、实验题 （1）如图所示，有一个表头G，满偏电流为Ig=1 mA，内阻Rg=100 Ω，用它改装为有5 V和50 V两种量程的电压表，则R1=_____________Ω、R2=_____________Ω。
（2）如图所示，有一个表头G，满偏电流Ig=500 mA，内阻Rg=200Ω，用它改装为有1 A和10 A两种量程的电流表，则R1=_____________Ω、R2=_____________Ω。
3、实验题 （1）如图（1）所示为“研究电磁感应现象”的实验装置，请将图中所缺的导线补接完整。

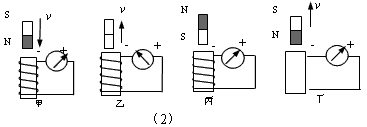

（2）已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，现把它与线圈串联接成如图（2）所示电路，当条形磁铁按如图（2）所示情况运动时，以下判断正确的是__________。
A．甲图中电流表偏转方向向右
B．乙图中磁铁下方的极性是N极
C．丙图中磁铁的运动方向向下
D．丁图中线圈的绕制方向从上往下看为顺时针方向
4、选择题 一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3 h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为
A.1.8 W，5.4×10 – 2 W
B.3.6 W，0.108 W
C.0.6 W，1.8×10 – 2 W
D.6.48×103 W，1.94×10 2 W
5、选择题 如图所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形闭合线框abcd，线框平面与磁场垂直。在下列哪种情况，可使线框中产生感应电流（ ? ）
