1、计算题 如图
所示，间距l＝0.3m的平行金属导轨a1b1c1和a2b2c2分别固定在两个竖直面内，在水平面a1b1b2a2区域内和倾角θ＝37°的斜面c1b1b2c2区域内分别有磁感应强度B1＝0
.4T、方向竖直向上和B2＝1T、方向垂直于斜面向上的匀强磁场。电阻R＝0.3Ω、质量m1＝0.1kg、长为l的相同导体杆K、S、Q分别放置在导轨上，S杆的两端固定在b1、b2点，K、Q杆可沿导轨无摩擦滑动且始终接触良好。一端系于K杆中点的轻绳平行于导轨绕过轻质定滑轮自然下垂，绳上穿有质量m2＝0.05kg的小环。已知小环以a＝6m/s2的加速度沿绳下滑，K杆保持静止，Q杆在垂直于杆且沿斜面向下的拉力F作用下匀速运动。不计导轨电阻和滑轮摩擦，绳不可伸长。取g＝10m/s2，sin37°＝0.6，cos37°＝0.8。求：
(1)小环所受摩擦力的大小；
(2)Q杆所受拉力的瞬时功率。
2、选择题 如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间。将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场。已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是?（?）
A．所用拉力大小之比为2:1
B．通过导线某一横截面的电荷量之比是1:1
C．拉力做功之比是1:4
D．线框中产生的电热之比为1:2

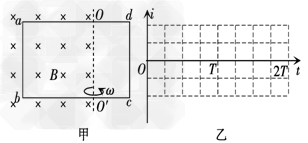

3、计算题 如图甲矩形线框abcd的边ab=2L，ad=3L。OO′为线框的转动轴，aO=bO′=2L。匀强磁场垂直于线框平面，磁感应强度为B。OO′刚好与磁场的边界线重合，线框的总电阻为R。当线框绕 OO′以角速度ω匀速转动时，试求：
（1）线框的ab边第一次出磁场前的瞬间，回路中电流的大小和方向？
（2）从图示位置开始计时取电流沿abcda方向为正。请在图乙中画出线框中的电流i随时间t变化的关系图象(画两个周期)；
（3）线框中电流的有效值。

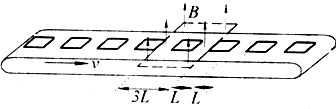

4、简答题 线圈生产车间的传送带不停的水平传送边长为L，质量为m，电阻为?R?的正方形线圈，传送带与线圈间的动摩擦因数为μ．在传送带的左端线圈无初速度的落在以恒定速度v匀速运动传送带上，经过一段时间，达到与传送带相同的速度v后，线圈与传送带保持相对静止，然后通过一磁感应强度为B的竖直方向的匀强磁场．已知每两个线圈间保持距离L不变，匀强磁场的宽度为3L．求：
（1）每个线圈相对传送带滑动的距离；
（2）每个线圈通过磁场区域产生的焦耳热；
（3）传送带传送线圈的总功率．
5、选择题 关于对电磁场和电磁波的认识中正确的是
A.均匀变化的电场在它周围空间产生均匀变化的磁场
B.电磁波和机械波一样依赖于介质传播
C.只要空间某个区域有振荡电场或振荡磁场就能产生电磁波
D.电磁场由发生区域向外传播就形成电磁波
