1、选择题 如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，理想电流表、理想电压表的示数变化情况为 （ ）
A．电流表示数一直减小，电压表示数先增大后减小
B．电流表示数先增大后减小，电压表示数先减小后增大
C．电流表示数先减小后增大，电压表示数一直增大
D．电流表示数一直增大，电压表示数一直减小
2、选择题 电动机线圈电阻为r，当电动机工作时通过的电流是I，两端电压是U，则输出功率是（ ）
IU B IU+I2r C IU-I2r D U2/r
3、填空题 电源电动势为E，内阻为r，外电阻为R，则路端电压U随R变化的函数式是U=______。当R增大时，U将______，当R=∞时，即外电路______，此时U=______。当R减小时，U将______，当R=0时，即外电路______，此时U=______，I=______。
4、计算题 如图所示电路中，电源的总功率是40W，R1=4Ω，R2=6Ω，a、b两点间的电压是4.8V，电源的输出功率是37.6W。求电源的内电阻和电动势。

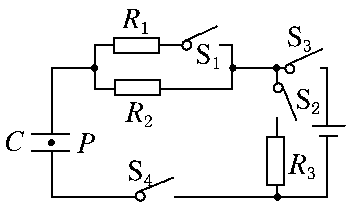

5、选择题 在如图所示的电路中,开关S1?S2?S3?S4均闭合,C是极板水平放置的平行板电容器,板间悬浮着一油滴P.断开哪一个开关后P会向下运动( )
A．S1
B．S2
C．S3
D．S4
