1、选择题 如图所示，带有活塞的气缸中封闭一定质量的气体（不计气体的分子势能以及气缸和活塞间的摩擦）．将一个半导体NTC热敏电阻R（随着温度的升高热敏电阻阻值减小）置于气缸中，热敏电阻R与气缸外的电源E和电流表组成闭合电路，气缸和活塞与外界无热交换．现保持活塞位置不变，当发现电流表的读数增大时，下列说法正确的是（ ）
A．气体的密度增大
B．气体的压强不变
C．气体分子的平均动能增大
D．每秒撞击单位面积器壁的气体分子数不变
参考答案：A、一定质量的气体，现保持活塞位置不变，说明体积不变，所以气体的密度不变．故A错误．
B、当发现电流表的读数增大时，根据闭合回路知识知道电路中电阻R阻值减小，即温度升高．
根据气体状态方程PVT=C，V不变，T增大，所以P增大．故B错误．
C、温度升高，气体分子的平均动能增大．故C正确．
D、压强增大，所以每秒撞击单位面积器壁的气体分子数增多．故D错误．
故选C．
本题解析：
本题难度：一般
2、简答题 如图所示，两根平行金属导轨固定在水平桌面上，每根导轨每米的电阻为r0=0.10Ω/m，导轨的端点P、Q用电阻可以忽略的导线相连，两导轨间的距离l=0.20m．有随时间变化的匀强磁场垂直于桌面，已知磁感应强度B与时间t的关系为B=kt，比例系数k=0.020T/s．一电阻不计的金属杆可在导轨上无摩擦低滑动，在滑动过程中保持与导轨垂直．在t=0时刻，金属杆紧靠在P、Q端，在外力作用下，杆以恒定的加速度从静止开始向导轨的另一端滑动，求在t=6.0s时金属杆所受的安培力．
参考答案：用a表示金属杆的加速度，在t时刻，金属杆与初始位置的距离L=12at2，
此时杆的速度v=at，
这时，杆与导轨构成的回路的面积S=Ll，回路中的感应电动势
E=S△B△t+Blv=Sk+Blv，
回路总电阻R=2Lr0，
回路感应电流I=ER，作用于杆的作用力F=BlI，
解得F=3k2l22r0t，
带入数据得F=1.44×10-3N
答：在t=6.0s时金属杆所受的安培力是1.44×10-3N
本题解析：
本题难度：一般
3、填空题 如图所示的电路中，电阻R1＝12Ω，R2＝R3＝R4＝6.0Ω。当电键S断开时，电压表的示数为12V，全电路消耗的电功率为13W。若电流表、电压表均为理想电表，则电源的电动势为?。当电键S闭合后，则电压表的示数为?。
参考答案：13V；10.5V
本题解析：恒定电流专题．由于电路较为复杂，故先将电路简化得出电路结构，先由S断开时的电表的示数利用闭合电路欧姆定律及功率公式可求得电源内阻；
当S闭合后，对电路简化可知，R3与R4并联后与R1串联，再与R2并联，电压表测干路电压，而电流表测量流过R2与R4的总电流；则由串并联电路的规律可求得总电阻；再由闭合电路欧姆定律电路中流过各电阻的电流．

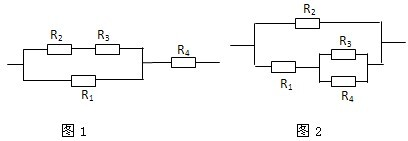

当S断开时电路如图1，并联部分电阻为： R并=6Ω?
总电阻R=R并+R4=12Ω；
由欧姆定律可得：
电流
=1A；
由功率公式可知：
=13V；
由闭合电路欧姆定律可知；E=U+Ir?解得：r=1Ω；
S闭合时电路如图2
电路中R34的电阻为： R34=3Ω；
电路中总电阻R=
?
则电压表示数为：? UV=10.5V
本题难度：一般
4、选择题 超导限流器是一种短路故障电流限制装置，它由超导部件和限流电阻并联组成，原理图如图所示。当通过超导部件的电流大子其临界电流Ic时，超导部件由超导态（可认为电阻为零）转变为正常态（可认为是一个纯电阻），以此来限制电力系统的故障电流。超导部件正常态电阻R1=7.5Ω，临界电流Ic=0.6A，限流电阻R2 =15Ω，灯泡L上标有“6V 3W”，电源电动势E=7V，内阻r=2Ω，电路正常工作。若灯泡L突然发生短路，则下列说法正确的是（?）
A．灯泡L短路前通过R1的电流为1/3A
B．灯泡L短路后超导部件电阻为零
C．灯泡L短路后通过R1的电流为2/3A
D．灯泡L短路后通过R1的电流为1A
参考答案：C
本题解析：分析：电路正常工作时，超导部件处于超导态，电阻为零，根据欧姆定律求出通过R1的电流．L发生短路后，超导部件转为正常态，与限流电阻并联，由欧姆定律和串并联电路的特点求出通过R1的电流．
解答：解：A、由题，灯泡的电阻RL=
Ω=12Ω．根据高温超导限流器的功能分析得知，电路正常工作时，超导部件处于超导态，电阻为零，根据欧姆定律得到通过R1的电流I1=
=0.5A．故A错误．
B、当L发生短路后，超导部件转为正常态，与限流电阻并联，起到限流作用．故B错误．
C、L发生短路后，外电路总电阻为R=
=5Ω，干路电流为I=
=1A，通过R1的电流为I1=
I=2/3A．故C正确，D错误．
故选C
点评：本题文字较长，要培养快速阅读和快速提取信息的能力．此题关键抓住高温超导限流器的限流功能进行分析．
本题难度：简单
5、选择题 在如图9所示的图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知? ( )
A．电源的电动势为3 V，内阻为0. 5 Ω
B．电阻R的阻值为1 Ω
C．电源的输出功率为2 W
D．电源的效率为66.7 %
参考答案：ABD
本题解析：图象Ⅰ与纵轴的交点表示电源电动势，为3 V，图象Ⅰ的斜率的绝对值表示电源内阻，为0.5 Ω，选项A正确；图象Ⅱ的斜率表示电阻R的阻值为1 Ω，选项B正确；电源输出电压为U＝2 V，电流为2 A，电源输出功率为4 W，选项C错；电源效率η＝P出/P总＝U/E＝2/3×100%≈66.7%，选项D正确．
本题难度：简单
