1、选择题
某种多用表内部电路如图所示，选择开关S有1、2、3、4、5等五个接点，已知表头G的满偏电流为Ig，表头G的电阻为Rg，R2=2R1．关于选择开关的使用和电表功能及量程的关系，下列说法正确的是（ ）
参考答案：BCD
本题解析：
本题难度：一般
2、选择题 在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是（ ）
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量
D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量
参考答案：BD
本题解析：
本题难度：一般
3、选择题 下列现象中，与原子核内部变化有关的是
A.α粒子散射现象
B.天然放射现象
C.光电效应现象
D.原子发光现象
参考答案：B
本题解析：α粒子散射实验表明了原子内部有一个很小的核，并没有涉及到核内部的变化，故A项错误；天然放射现象是原子核内部发生变化自发的放射出α粒子或电子，从而发生α衰变或β衰变，故B项正确；光电效应是原子核外层电子脱离原子核的束缚而逸出，没有涉及到原子核的变化，故C项错误；原子发光是原子跃迁形成的也没有涉及到原子核的变化，故D项错误．
本题难度：困难

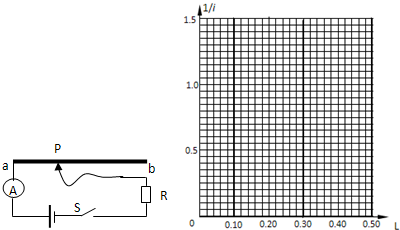

4、简答题 为测定某电源内阻r和一段电阻线单位长度的电阻R0，设计如图所示的电路．ab是一段粗细均匀的电阻线，R是阻值为2Ω的保护电阻，电源电动势为6v，安培表内阻不计，示数用i表示，滑动片P与电阻丝有良好接触，aP长度用L表示，其它连接导线电阻不计．
实验时闭合电键，调节P的位置，将L和与之对应的i数据记录在下表．
| 实验次数 | 1 | 2 | 3 | 4 | 5 L（m） 0.10 0.20 0.30 0.40 0.50 i（A） 1.96 1.45 1.20 1.02 0.88 1/i（A-1） 0.51 0.69 0.83 0.98 1.14 |
参考答案：
（1）应用描点法作图，图象如图所示．
（2）电阻线接入电路的阻值R线=R0L，由闭合电路的欧姆定律可得：
电路电流i=Er+R0L+R，则1i=r+RE+R0EL；
（3）由图象可得：r+RE=0.38，R0E=△1i△L=1.14-0.510.50-0.10=1.575，
R=2Ω，E=6V，解得：r=0.28Ω，R0=9.45Ω．
故答案为：（1）图象如图所示；（2）1i=r+RE+R0EL；
（3）0.28，9.45．
本题解析：
本题难度：一般
5、选择题 在图所示的匀强电场中，水平等距离的虚线表示其等势面，带电量Q=-0.5×10-10C的粒子（不考虑粒子所受重力）在电场力作用下从A点运动到B点，动能增加0.5×10-9J，A点电势为-10V，下列关于粒子的运动轨迹和B点电势的说法中正确的是（ ）
A．粒子沿轨道1运动，B点电势为零
B．粒子沿轨道2运动，B点电势为20V
C．粒子沿轨道1运动，B点电势为-20V
D．粒子沿轨道2运动，B点电势为-20V
参考答案：粒子从A点运动到B点，动能增加，电场力做正功，电场力方向必定向上，又根据电场力将指向运动轨迹的内侧，所以粒子沿轨道1运动．
根据动能定理得：QUAB=△Ek，
得UAB=△EkQ=0.5×10-9-0.5×10-10V=-10V
又UAB=φA-φB，
得φB=φA-UAB=-10V-（-10）V=0
故选A
本题解析：
本题难度：一般
