1、简答题 一个标有“18V”字样，功率未知的灯泡，在室温为27℃的环境下，测得灯丝电阻R随灯泡两端电压变化的关系图线如图所示，利用这条图线计算：
（1）在正常发光情况下，灯泡的电功率P=______W．
（2）假设灯丝电阻与其热力学温度成正比，在正常发光情况下，灯丝的温度为______℃．
（3）若灯泡接在30V的电压上，要使灯泡能正常发光，则需串联一个定值电阻，其阻值为______Ω．
参考答案：（1）由图象可得U=18V时Ω，则小灯泡功率为P=U2?R=182?12W=27W
（2）若R=aT，室温时R=2Ω，T=273+27=300K，可得a=RT=1150Ω/k，小灯泡正常工作时R=12Ω，则对应温度为T=Ra=1800k=1527°C
（3）小灯泡正常工作时电流为I=UR=1812A=1.5A，根据串并联规律和欧姆定律应有30=I（12+R），解得R=8Ω
故答案为（1）27，（2）1527，（3）8
本题解析：
本题难度：一般
2、实验题 （11分）（1）①使用中值电阻是25欧（“×1”挡）的万用表测量两个定值电阻（已知它们的阻值约为R1=15欧和R2=15千欧），在下列的一系列操作中，选出尽可能准确测量，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序填写在横线上的空白处。
_________________ 。
A．转动选择开关使其尖端对准“×1k”挡
B．转动选择开关使其尖端 对准“×100”挡
C．转动选择开关使其尖端对准“×10”挡
D．转动选择开关使其尖端对准“×1”挡
E．转动选择开关使其尖端对准“OFF”挡
F．将两表笔分别接触R1的两端，读出阻值后，随即断开，
G．将两表笔分别接触R2的两端，读出阻值后，随即断开，
H．将两表笔短接，调节调零旋扭，使表针指在刻度线右端的“0”刻度。
②使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值（?）
A．比真实值大?
B．比真实值小?
C．与真实值相等?
D．可能比真产值大，也可能小

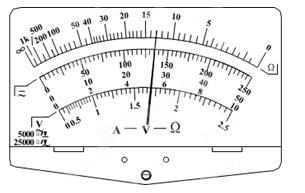

③多用电表指针如下图所示，
A．如果选择开关为“R×10”挡，则所测电阻的阻值?Ω
B．如果选择开关为直流电压250V 挡，则对应读数是?V
C．如果选择开关为直流电流100mA挡，则对应读数是?mA
（2）测量电源B的电动势E及内阻r（E约为4.5 V，r约为1.5Ω）.
器材：量程3 V的理想电压表，量程0.5 A的电流表（具有一定内阻），保护电阻R=4Ω，滑动变阻器R′，开关S，导线若干.
①在下面方框内画出实验电路原理图。
②实验中,当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2.则可以求出E=??，r=?。（用I1、I2、U1、U2及R表示）
参考答案：（1）①所选操作的合理顺序是： DHFAHGE?（2分）
②B?（1分）
③130Ω、135V 、54mA?（3分）
（2）①见下图?（1分）
②?（4分）
本题解析：（1）①使用欧姆表时注意每次换挡都需要重新欧姆调零，所以合力顺序为：DHFAHGE，当然也可以先测量R2的阻值，顺序为：AHGDHFE.
②使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值比真实值偏小。（所测电阻等于多并联一个人体电阻，电阻越并越小）选B。
③三次读数分别为：130 、135 、54
（2）①由于电压表的分流作用，比电流变的分压作用相对来说小些，所以选用电流变外接法，如图：
②根据闭合电路欧姆定律：
可得E=
,r=
本题难度：一般

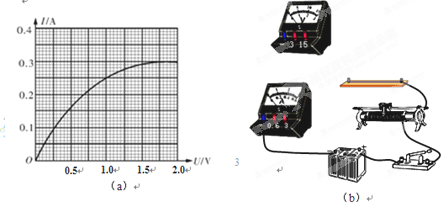

3、实验题 某同学为了研究某压敏电阻的伏安特性，通过实验得到了该压敏电阻的伏安特性曲线如图a所示。
(1)该同学所用蓄电池的电动势为6 V，还有导线、开关及以下器材：
电流表有两个量程,分别为量程A(0～3 A)和量程B(0～0. 6 A)
电压表有两个量程,分别为量程C(0～3 V)和量程D(0～15V)
滑动变阻器有两种规格,分别为E(0～10Ω，1.0 A)和F(0～200Ω，1.0 A)
则电流表选?量程，电压表选?量程,滑动变阻器选?规格．（仅填代号即可）
(2)请在图b中用笔画线代替导线，把实验仪器连接成完整的实验电路。

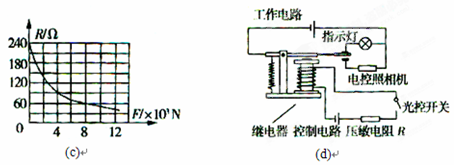

(3)通过进一步实验研究知道，该压敏电阻R的阻值随压力变化的图象如图c所示。某同学利用该压敏电阻设计了一种“超重违规证据模拟记录器”的控制电路，如图d。已知该电路中电源的电动势均为6V，内阻为1Ω，继电器电阻为10Ω，当控制电路中电流大于0.3A时，磁铁即会被吸引。则只有当质量超过_____kg的车辆违规时才会被记录。（取重力加速度g=10m/s2 ）
参考答案：(1）B? C? E （每空1分，共3分）
（2）如图所示（4分）?
说明：分压接法得1分，电压表并接得1分，电流表联得1分，接线柱正确得1分。限流接法得0分
（3）400（3分）
本题解析：(1）由伏安特性曲线可知，最大电压为2V，电流为0.3A，滑动变阻器采用分压连接，所以器材选择B? C? E（2）略（3）由闭合电路欧姆定律可得只有当质量超过400kg的车辆违规时才会被记录
本题难度：一般

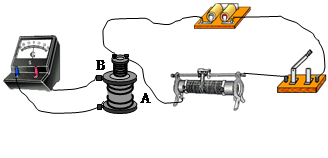

4、实验题 （4分）如图所示是探究感应电流与磁通量变化关系的实验，线圈A与电流表相连，线圈B通过变阻器和开关连接在电源上，则可以看到电流表指针偏转的是?（填序号）。从中可以得出闭合回路产生感应电流的条件：? ??。
A．开关闭合和断开的瞬间
B．开关总是闭合的，滑动变阻器也不动
C．开关总是闭合的，线圈B上下迅速移动
D．开关总是闭合的，迅速移动滑动变阻器的滑片
参考答案：ACD?穿过闭合电路的磁通量发生变化
本题解析：当闭合开关瞬间，电流从无到有，则线圈B有磁场，导致线圈A的磁通量增大，从而产生感应电流，当开关断开的瞬间，电流从有到无，则线圈B的磁场从有到无，导致线圈A的磁通量减少，从而产生感应电流，故可以看到电流表指针偏转；开关总是闭合的，滑动变阻器也不动时，线圈B中的磁场恒定不变，线圈A的磁通量不变，无电流产生，故看不到电流表指针偏转；开关总是闭合的，线圈B上下迅速移动时，导致线圈A的磁通量减小或增大，从而产生感应电流，故可以看到电流表指针偏转；开关总是闭合的，迅速移动滑动变阻器的滑片时，导致线圈A的磁通量减小或增大，从而产生感应电流，故可以看到电流表指针偏转．所以可以看到电流表指针偏转是ACD．
由实验可知：电流表指针发生偏转的，即产生感应电流的现象有：磁场由无到有，磁场由有到无，磁场变强或变弱，概括可得：只要闭合电路中的磁通量发生变化就能产生感应电流．
本题难度：一般
5、简答题 用如图中所给的实验器材测量一个“12V5W”的小灯泡在不同电压下的功率，其中电流表有3A、0.6A两档，内阻可忽略，电压表有15V、3V两挡，内阻很大．测量时要求加在灯泡两端的电压可连续地从0V调到12V．
①按要求在实物图上连线（其中部分线路已经连好）；
②某次测量时电流表的指针位置如图所示，其读数为______．
参考答案：①测量时要求加在灯泡两端的电压可持续地从0调到12V，则滑动变阻器应采用分压式接法．
灯泡正常发光时的电阻R=U2P=1225=28.8Ω，电压表内阻很大，电流表应采用外接法，实验电路图如左图所示；灯泡额定电压为12V，则电压表应选择15V量程，电路最大电流I=PU=512≈0.42A，则电流表应选择0.6A量程，根据电路图连接实物电路图，实物电路图如图所示．
②电流表量程为0.6A，由图示电流表可知，其分度值为0.02A，示数为0.38A．
故答案为：①电路图如图所示；②0.38A．
本题解析：
本题难度：一般
