1、实验题 (1) 某同学做“验证机械能守恒定律”实验
①该同学开始实验时情形如图所示，接通电源释放纸带。请指出该同学在实验操作中存在的两处明显错误或不当的地方：
（i） ；（ii） 。
②该同学经修改错误后，在正确操作下，研究从静止开始下落的物体所受阻力的情况，得到如图所示的纸带（A、B、C、D、E均为相邻的打点），测出A、C间的距离为14.77cm，点C、E间的距离为16.33cm。已知当地重力加速度为10m/s2，电源的频率为50Hz，重锤质量为m=1.0kg，设重锤所受阻力大小不变。在从A下落到E的过程中，阻力大小 N，通过C点时的即时速度大小为 m/s．（经果保留三位有效数字）

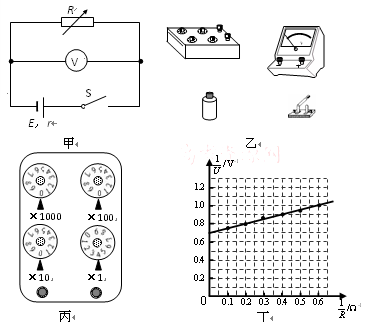

（2）某同学用电压表、电阻箱、开关和若干导线来测一节干电池的电动势和内阻。实验原理图如图甲。
①根据原理图，完成图乙的实物连线。
②电阻箱某次指示如图丙，此时阻值R=
③改变电阻箱的阻值，得到几组R、U值，作出
图象如图丁，根据图象求得该电池的电动势E= ，内阻r= （保留三位有效数字）
参考答案：（1）① 打点计时器接了直流电（2分）；重物离打点计时器太远（2分）。
② 0.250（2分）；3.88
(2) ①如图（2分）
②4Ω（2分）
③1.43V（1.40~1.46V都可以）（3分）
0.720Ω(0.700~0.730Ω都行)
本题解析：(1)①错误之处：① 打点计时器接了直流电；重物离打点计时器太远
②加速度
，根据牛顿第二定律有：
，计算可得在从A下落到E的过程中，阻力大小为0.250N，通过C点时的即时速度大小为
（2）①根据原理图，实物图如下
②电阻箱某次指示如图丙，此时阻值R=4Ω
③根据闭合电路欧姆定律有：
，整理可得
，图线斜率表示
，纵截距表示电动势的倒数，所以电池的电动势E=1.43V，内阻r=0.72Ω
本题难度：一般
2、填空题 如图所示，螺旋测微器的读数为____ ______mm，游标卡尺的读数为____ ______mm
参考答案：0.899mm——0.901mm,33.10mm
本题解析：游标卡尺的主尺读数为
，游标尺上第2个刻度和主尺上某一刻度对齐，游标读数为
，所以最终读数为：主尺读数+游标尺读数=
；
螺旋测微器的固定刻度读数0.5mm，可动刻度读数为
，所以最终读数为：固定刻度读数+可动刻度读数=
．
考点：考查了游标卡尺和螺旋测微器的读数问题
点评：解决本题的关键掌握游标卡尺和螺旋测微器的读数方法，游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．
本题难度：一般
3、实验题 某同学用一把游标卡尺上有50个小等分刻度的游标卡尺测量摆球的直径，由于被遮挡，只能看见游标的后半部分，如图所示，该摆球的直径为多少 mm：
参考答案：17.
00
本题解析：略
本题难度：一般
4、实验题 某同学在做“用单摆测定重力加速度”的实验。

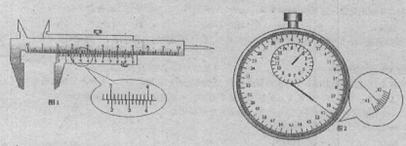

①（6分）图1所示游标卡尺在主尺最小分度为1mm，游标上有50个小等分间隔，现用此卡尺来测量摆球的直径，直径为 cm；然后用秒表记录了单摆振动50次所用的时间如图2所示，秒表读数为 s。
②（4分）他
测得的g值偏小，可能的原因是： （ ）
A．测摆线长时摆线拉得过紧
B．摆线上端未牢固地系于悬点，振动中出现了松动，使摆线长度增加了
C．开始计时时，秒一提前按下
D．实验中误将49次全振动数为50次
参考答案：①2.030…………（3分）， 100.6…………（3分） ①C………………（4分）
本题解析：略
本题难度：一般

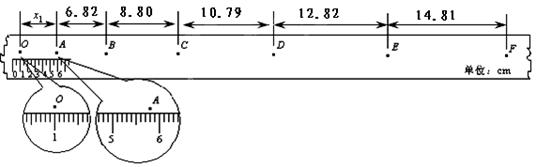

5、实验题 如图所示，是某同学在做“探究加速度与力、质量的关系”的实验中得到的一条纸带，纸带上标注了几个计数点O、A、B、C、D、E、F，并且相邻两个计数点之间还有4个点没有画出，纸带旁还给出了最小刻度为1mm的刻度尺，已知打点计时器所用交流电频率为50Hz，即打点周期为0.02s．
（1）请根据图中信息，写出计数点 A对应刻度尺上的读数 ________ cm(注意有效数字)；
（2）由纸带可以计算出小车的加速度是 ______ m/s2；
参考答案：5.80 2.00
本题解析：（1）注意长度测量要有估读（2）加速度可以由逐差法求得
本题难度：一般
