1、实验题 某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其内阻，实验室提供了下列器材：
待测电压表Ｖ(量程为3 V)、?
电流表Ａ1(量程为200 μA)、?
电流表Ａ2(量程为5 mA)、
电流表Ａ3(量程为0.6 A)、
滑动变阻器R(最大值为1 kΩ)、
电源E(电动势为4 V)、
开关S.
(1)所提供的电流表中，应选用 ? . （2分）
(2)为了减小误差，要求测量多组数据，试画出符合要求的电路图（4分）.
参考答案：(1)Ａ1(2)见解析
本题解析：(1) 因为电路中最大电流为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/4p2tukbjbgk.png\" style=\"vertical-align:middle;\">,所以选用Ａ1(2)因为测量数据较多，滑动变阻器最大阻值《Rv，所以滑动变阻器应选用分压联法．所以采用滑动变阻器的分压解法，如图所示
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/5ch0fjml5ti.png\" style=\"vertical-align:middle;\">
点评：估算测量值以选取合适的量程；若小电阻控制大电电阻要用分压式接法；实验数据的处理要对每次结论得出结果后，对结果进行求平均值．
本题难度：一般
2、实验题 为了确定一卷金属漆包线的长度，可通过测定其电阻值和去掉漆层后金属导线的直径来实现。现仅有下列器材：
①待测漆包线：电阻值RL在40~50 Ω之间，其材料的电阻率![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060416/qiia1wpwgv2.gif\">![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060416/42425tp0euo.gif\">
②毫安表：量程1 mA，内阻RA=50 Ω
③电压表：量程6 V，内阻RV=4 kΩ
④电源E：电动势约9 V，内阻不计
⑤滑动变阻器R：阻值范围0~10Ω
⑥螺旋测微器，开关S，导线若干
（1）若这卷漆包线的电阻值为RL，金属导线的直径为d，金属电阻率为ρ，则这卷漆包线的长度L=______________（用RL、d、ρ表示）；

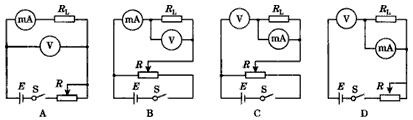

（2）为了尽可能准确地测定RL，要求两电表指针偏转至少达到满刻度的一半。同学们设计了以下四种不同的电路，其中合理的是______________；
![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060416/w3hecvql4h2.gif\">
（3）实验中测得d=0.200 mm，按合理的电路测量时，毫安表和电压表的示数如图所示，则毫安表的读数为_____________mA，电压表的读数_____________V，可求得该卷漆包线的长度L=_____________m。
![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060416/tkds2du021a.gif\">
参考答案：（1）![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060416/tjans0y3ce2.gif\">
（2）C
（3）0.60，4.8，92
本题解析：
本题难度：困难

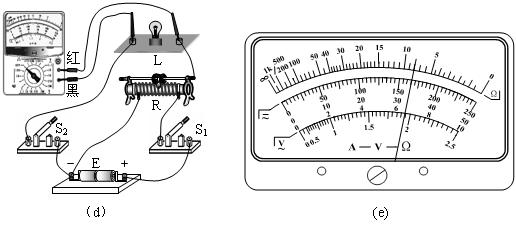

3、实验题 如图(d)所示的实验电路。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/hal3cp1k5ey.jpg\" style=\"vertical-align:middle;\">
①为了粗测“2.5V? 0.6W”小电珠的电阻，必须将开关?断开。把多用电表选择开关旋转到“×?Ω”挡；进行欧姆调零后，将红、黑表笔分别与小电珠两极相接触，测得小电珠的阻值如图(e)所示，其读数为?![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/d3jeibroy3u.png\" style=\"vertical-align:middle;\">。
②将选择开关置于直流电压档，闭合S1、S2，此时测得的是?两端电压。
③为了测量小电珠的电流，应将选择开关置于直流电流档，闭合开关?，断开开关?，然后将红、黑表笔分别接S2的左、右接线柱。
参考答案：①S2（2分，填S1和S2也可），1（2分），8.0![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/d3jeibroy3u.png\" style=\"vertical-align:middle;\">；(2分，填8![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/d3jeibroy3u.png\" style=\"vertical-align:middle;\">也可)
②小电珠（2分，填L也可），③S1，S2（各1分）
本题解析：①测电阻时一定将电阻从电路中拆下，因此先断开S2；由于小电标有“2.5V? 0.6W”，内电阻约为10![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/d3jeibroy3u.png\" style=\"vertical-align:middle;\">，因此选用×1档位即可，读数为8![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/d3jeibroy3u.png\" style=\"vertical-align:middle;\">，②测量小电珠两端电压时将电压表与小电珠并联，③测量小电珠电流时，应将电流表与小电珠串联，可以断开S2，将电流表串在S2的位置。
本题难度：一般

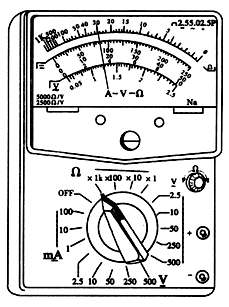

4、实验题 某同学进行测量电阻R的阻值的实验，他先用多用电表进行粗测，电表示数如图所示，然后用伏安法进行较精确的测量，现已选定滑动变阻器(阻值0～200 Ω)，开关一只，导线若干，另有如下备选器材：
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/mibypzdnovh.png\" style=\"vertical-align:middle;\">
A．电源(E＝16 V，r＝2 Ω)
B．电源(E＝3 V，r＝0.5 Ω)
C．电压表(量程0～15 V，内阻约50 kΩ)
D．电压表(量程0～3 V，内阻约10 kΩ)
E．电流表(量程0～500 μA，内阻约500 Ω)
F．电流表(量程0～1 mA，内阻约250 Ω)
请回答如下问题：
(1)多用电表的读数____________；
(2)用伏安法测量应选用的器材为____? _______；(请填写器材前的符号)
(3)请在下边的方框图中画出实验电路原理图。![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/4fkorbmdffy.png\" style=\"vertical-align:middle;\">
参考答案：(1)30kΩ，(2)ACE，(3) ![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/lnulc1lmjzs.png\" style=\"vertical-align:middle;\">
本题解析：(1)此刻仪表的刻度盘指示在1K的电阻档上，表盘显示读数为30，所以电阻读数为30*1K即30KΩ。
(2)为了测量定值电阻R，应先选定电源，若使用3V电源，则最大电流为1mA，远远小于电流表的最大量程，所以电源应选择16V，即所以本题选择电源A，则根据电源电动势16V，所以电压表选择量程为15V的电压表，即C，根据欧姆定律可以估算处最大电流约为0.5mA，所以选择电流表最大量程0.5mAd的电流表E。
(3)为了测量结果精确一般都采用分压式，并根据判别式![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060417/kmoxo4ygxa2.png\" style=\"vertical-align:middle;\">，判断出本测量电阻大于判别式，即要采用内接法，才能见效误差，即电路图如答案。
点评：本题考察了多用电表的读数，并利用测量定值电阻的设计考察了仪表的选择原则，电路的设计功底，要求较高
本题难度：简单
5、实验题 (9分)有一节干电池，电动势大约为1.5V，内电阻约为1.0Ω。为了比较准确地测出该电池的电动势和内电阻，根据提供的以下器材完成相关实验：
A.电压表V(5V，5kΩ)?
B.电流表G(量程2.0mA，内阻Rg=10Ω)
C.电流表A(量程0.6A，内阻约为0.5Ω)?
D.滑动变阻器R1(0～100Ω，0.5A)
E.滑动变阻器R2(0～10Ω，1A)?
F.电阻箱R3（0~999.9Ω）
G.开关S和导线若干
（1）为了能准确地进行测量，同时为了操作方便，电阻箱的阻值应调为?Ω。请在虚线框内画出实验原理图 (标注所选择的器材符号)。
（2）下表是根据实验设计的原理图测得的数据，为了采用图象法分析和处理数据，请你在下图所示的坐标纸上选择合理的标度，作出相应的图线。
序号
| 1
| 2
| 3
| 4
| 5
| 6
|
电流表G(I1/mA)
| 1.37
| 1.35
| 1.26
| 1.24
| 1.18
| 1.11
|
电流表A(I2/A)
| 0.12
| 0.16
| 0.21
| 0.28
| 0.36
| 0.43
|
（3）根据图线求出电源的电动势E=
?V(保留三位有效数字)，电源的内阻r=
?Ω(保留两位有效数字)。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/xgx5rgx1tjh.jpg\" style=\"vertical-align:middle;\">
参考答案：（1） 990.0?（2）作图?（3） (1.45~1.49)? (0.84~0.90)?
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/strt2eaoaaa.jpg\" style=\"vertical-align:middle;\">?![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/amiwvzbeu3i.jpg\" style=\"vertical-align:middle;\">
本题解析：(1)由于给出的电压表量程较大，测量误差大，所以将电流计改装成2V的电压表，串联的电阻为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/ct5zenym524.png\" style=\"vertical-align:middle;\">，即电阻箱调至990Ω；根据测量电源电动势和内阻的原理画出原理图如图所示
(2)根据题目中给出的数据在坐标系中标出标度，将数据描点，然后让尽量多的点落在直线上，从而做出图像，如图所示
(3)由原理图可知电流表G的示数对应着路端电压，电流表A对应着通过电源的电流，所以可知电动势![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/tglxw2sk2ib.png\" style=\"vertical-align:middle;\">，根据图像的斜率表示内阻的大小可知![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060418/oi3oo4u13d3.png\" style=\"vertical-align:middle;\">．
本题难度：一般
