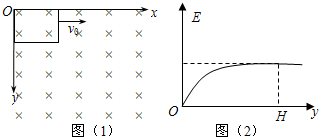

1、简答题 如图（1）所示，一边长为L，质量为m，电阻为R的金属丝方框竖直放置在磁场中，磁场方向垂直方框平面，磁感应强度的大小随y的变化规律为B=B0+ky，k为恒定常数，同一水平面上磁感应强度相同．现将方框以初速度v0从O点水平抛出，重力加速度为g，不计阻力．
（1）通过计算确定方框最终运动的状态；
（2）若方框下落过程中产生的电动势E与下落高度y的关系如图（2）所示，求方框下落H高度时产生的内能．
2、选择题 如图所示，一闭合直角三角形金属线框abc以速度v匀速穿过边界为矩形的匀强磁场区域。从bc边进入磁场区开始计时，到a点离开磁场区的过程中，线框内感应电流的变化情况是（以逆时针方向为电流的正方向）
[? ]
3、计算题 如图所示，OACO为置于水平面内的光滑闭合金属导轨，O、C处分别接有短电阻丝（图中用粗线表示），R1=4Ω、R2=8Ω（导轨其它部分电阻不计）。导轨OAC的形状满足
（单位：m）。磁感应强度B=0.2T的匀强磁场方向垂直于导轨平面。一足够长的金属棒在水平外力F作用下，以恒定的速率v=5.0m/s水平向右在导轨上从O点滑动到C点，棒与导轨接触良好且始终保持与OC导轨垂直，不计棒的电阻。求：
（1）外力F的最大值；
（2）金属棒在导轨上运动时电阻丝R1上消耗的最大功率；
（3）在滑动过程中通过金属棒的电流I与时间t的关系。

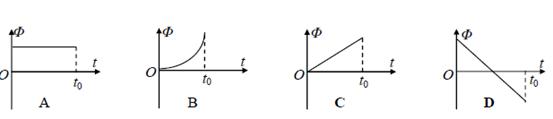

4、选择题 下图是穿过某闭合回路的磁通量随时间变化的四种情况，在t0 时间内可使该回路产生恒定感应电流的是

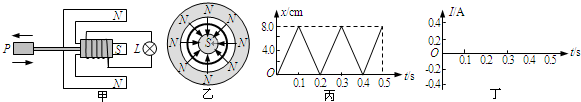

5、简答题 如图甲所示，某人设计了一种振动发电装置，它的结构是一个半径r=0.1m、20匝的线圈套在辐向形永久磁铁槽中，磁场中的磁感线均沿半径方向均匀分布，从右侧观察如图乙所示．已知线圈所在位置磁感应强度B的大小均为0.2T，线圈总电阻为2Ω，它的引出线接有阻值为8Ω的灯泡L．外力推动与线圈相连的P端使其做往复运动，线圈切割辐向磁场中的磁感线产生感应电流，线圈位移随时间变化的规律如图丙所示（线圈位移取向右为正）．
（1）在丁图中画出感应电流随时间变化的图象（在乙图中取逆时针电流为正＞；
（2）求每一次推动线圈运动过程中作用力的大小；
（3）若不计摩擦等损耗，求该发电机的输出功率．
