1、填空题 示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．如果在荧光屏上P点出现亮斑（亮斑图是从右向左看屏），那么示波管中的：①极板X应带正电 ②极板X"应带正电 ③极板Y应带正电 ④极板Y"应带正电
以上4项中正确的是______
A．①③B．①②C．②③D．③④
2、实验题 经过正确调节在示波器屏上显示如图所示波形，要将波形移到坐标中心，应调节面板上的__________旋钮；要使此波形横向展宽，应调节__________旋钮；要使屏上只显示出1个完整的波形，应调节__________旋钮。
3、实验题 用示波器观察频率为900 Hz的正弦电压信号。把该信号接入示波器Y输入。
（1）当屏幕上出现如图所示的波形时，应调节___________钮。如果正弦波的正负半周均超出了屏幕的范围，应调节______________钮或____________钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内。
（2）如需要屏幕上正好出现一个完整的正弦波形，应将________钮置于_____________位置，然后调节_________钮。
?
4、选择题 不定项选择

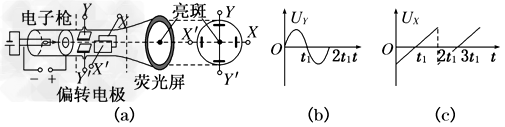

图(a)为示波管的原理图。如果在电极YY′之间所加的电压图按图( b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是下列选项中的（ ? ）
A．
B．
C．
D．
5、计算题 如图为示波管的部分示意图，竖直YY’和水平XX’偏转电极的板长都为l=4cm，电极间距离都为d=1cm，YY’、XX’板右端到荧光屏的距离分别为10cm和12cm，两偏转电场间无相互影响。电子束通过A板上的小孔沿中心轴线进入偏转电极时的速度为v0=1.6×107m/s，元电荷电量
，电子质量
。当偏转电极上不加电压时，电子束打在荧光屏上的O点。求：
（1）令偏转电极XX’上电压为零，要使电子束不打在偏转电极YY’的极板上，加在偏转电极YY’上的偏转电压U不能超过多大？
（2）若在偏转电极XX’上加Ux=45.5sin（
）V的电压，在偏转电极YY’上加Uy=45.5cos（
）V的电压，求电子在荧光屏上的x、y坐标随时间变化的关系式。
（3）通过计算说明源源不断的电子打在荧光屏上所产生亮点的轨迹形状。
