1、实验题 如图所示，甲为一信号源，问：
（1）若要观察此信号源发出的正弦交流电信号的波形，应将信号源的a端与示波器面板上的_________接线柱相连，b端与___________接线柱相连。
（2）若示波器所显示的输入波形如图乙所示，要将波形上移，应调节面板上的____________旋钮；要使此波横向展宽，应调节___________旋钮；要使屏上能够显示3个完整的波形应调节____________旋钮。
?
?
2、简答题 某同学用示波器观察由机内提供正弦交变电压，荧光屏上出现如图甲所示的正弦曲线，要使屏上的曲线变成乙图中的曲线那样，他应______．
3、选择题 某同学练习使用示波器时，欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先将辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1 000挡，扫描范围旋钮置于“外X”挡．然后打开电源开关(指示灯亮)，过2 min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现(示波器完好)．那么，他应再调节下列哪个旋钮才有可能在屏上出现亮斑? ( )．
A．竖直位移旋钮
B．水平位移旋钮
C．聚焦调节旋钮
D．辅助聚焦旋钮

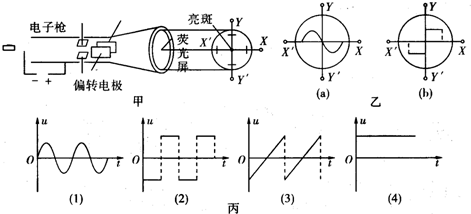

4、选择题 示波管的内部结构如图甲所示，如果在偏转电极XX′、YY′之间都没有加电压，电子束将打在荧光屏一中心．如果在偏转电极XX′之间和YY′之间加上图丙所示的几种电压，荧光屏上可能会出现图乙中（a）、（b）所示的两种波形，则（ ）
A．若XX′和YY′分别加电压（2）和（1），荧光屏上可以出现图乙中（a）所示波形
B．若XX′和YY′分别加电压（4）和（1），荧光屏上可以出现图乙中（a）所示波形
C．若XX′和YY′分别加电压（3）和（2），荧光屏上可以出现图乙中（b）所示波形
D．若XX′和YY′分别加电压（4）和（2），荧光屏上可以出现图乙中（b）所示波形
5、选择题 若在示波器的“Y输人”和“地”之间加上如图所示的电压，而扫描范围旋钮置于“外X”档，则此时屏上应出现的情形是下列图中的哪一个（ ）
A．
B．
C．
D．
