1、简答题 如图所示，空间存在着一个范围足够大的竖直向下的匀强磁场区域，磁场的磁感强度大小为B=0.6T．边长为L=0.5m的正方形金属框abcd（以下简称方框）被固定在光滑的绝缘水平面上，其外侧套着一个质量为m=0.4kg、与方框边长相同的U型金属框架MNPQ（以下简称U型框），U型框与方框之间接触良好且无摩擦．NP、bc、ad三边的电阻均为r=0.2Ω，其余部分电阻不计．U型框从图示位置开始以初速度v0=1.2m/s向右以a=-1.5m/s2作匀变速运动．问：．
（1）开始时流过U型框的电流大小和方向如何？
（2）开始时方框上ad边的热功率多大？
（3）当U型框NP边与方框bc边间的距离为0.29m时作用在U型框上的外力大小和方向如何？
2、选择题 如右图所示电路，电源内阻不能忽略，R的阻值小于变阻器的总电阻，开始时滑动变阻器的滑片P停在变阻器的中点，稳定后滑片P由中点向上移动至顶端的全过程中( )
A．电压表的示数先减小后增大
B．电压表的示数先增大后减小
C．电流表的示数先增大后减小
D．电流表的示数先减小后增大

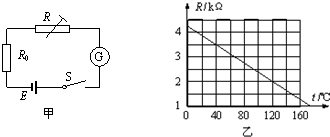

3、简答题 广泛应用于室内空调、电冰箱和微波炉等家用电器中的温度传感器，是利用热敏电阻随温度变化而变化的特性工作的．在图甲中，电源的电动势E=9.0V，内电阻不可忽略；G为内阻不计的灵敏电流表；R0为保护电阻；R为热敏电阻，其电阻值与温度变化关系如图乙的R-t图象所示．则（1）热敏电阻R随摄氏温度t变化的关系式为R=______kΩ；（2）闭合电键S，当R的温度等于80℃时，热敏电阻R的阻值为______kΩ；（3）若R的温度等于40℃时，电流表示数I1=2.25mA，则当电流表的示数I2=3.6mA时，热敏电阻R的温度是______摄氏度．
4、选择题 一平行板电容器G，极板是水平放置的，它和三个可变电阻及电源连接成如图所示的电路。今有一质量为m的带电油滴悬浮在两极板之间静止不动，要使油滴上升，可采用的办法是
[? ]
A．增大R1
B．增大R2
C．增大R3
D．减小R2
5、选择题 如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，电流表、电压表的示数变化情况为?（?）
A．电流表示数变大，电压表示数变大
B．电流表示数变大，电压表示数减小
C．电流表示数减小，电压表示数变大
D．电流表示数减小，电压表示数减小
