1、选择题 如图电路中，电源有内阻，当滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为
A．电压表示数增大，电流表示数减少
B．电压表示数减少，电流表示数增大
C．两电表示数都增大
D．两电表示数都减少
参考答案：A
本题解析：
试题分析:当滑动变阻器的滑片P向上滑动时，接入电路的电阻增大，与R2并联的电阻增大，外电路总电阻R总增大，总电流I减小，路端电压U=E-Ir增大，电压表读数增大；并联部分的电阻增大，分担的电压增大，U2增大，流过R2的电流I2增大，电流表的读数IA=I-I2，则减小．故BCD错误，A正确．
本题难度：简单
2、选择题 如图所示，直线a为电源的U-I图线，直线b为电阻R的U-I图线，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的效率分别为
[? ]
A．4W、33.3％
B．2W、33.3％
C．4W、67％
D．2W、67％
参考答案：C
本题解析：
本题难度：一般
3、实验题 某闭合电路的路端电压U随外电阻R变化的图线如图所示，则电源的电动势为_______，内电阻为_______，当U=2V时，电源的输出功率为_______。
参考答案：3.0V；r=1Ω；2W
本题解析：由题图可知，E＝3.0V，由闭合电路欧姆定律可得r=1Ω，P外＝2W。
本题难度：一般
4、选择题 在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表。若将照射R3的光的强度减弱，则
[? ]
A．电压表的示数变大
B．小灯泡消耗的功率变小
C．通过R2的电流变小
D．电源两极间的电压变大
参考答案：BD
本题解析：
本题难度：一般
5、选择题 如图所示的电路中,电池的电动势为E,内阻为r,电路中的电阻R1、R2和R3的阻值都相同.在电键S处于闭合状态下,若将电键S1由位置1切换到位置2,则( )
A．电压表的示数变大
B．电池内部消耗的功率变大
C．电阻R2两端的电压变大
D．电池的效率变大
参考答案：B

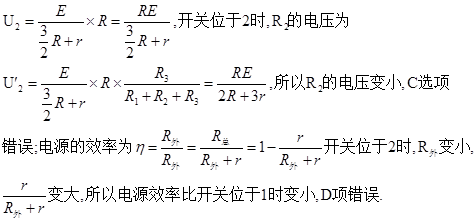

本题解析：本题考查电路的动态分析,与一般的题目不同的是由于题目中各电阻均已知,所以可通过计算求解.设R1=R2=R3=R,开关S1在位置1时,电路的总电阻为(?R+r),当切换到2位置时,电路的总电阻为(?R+r),所以总电阻变小,总电流增大,路端电压U=E-Ir将变小,A项错误.电源内耗功率P=I2r将变大,B项正确;当开关位于1时, R2两端的电压为
本题难度：一般
