1、实验题 硅光电池是一种可将光能转换为电能的器件。某同学用图甲所示电路探究硅光电池的路端电压U与总电流I的关系。图中R0为已知定值电阻，电压表视为理想电压表。
（1）请根据图甲，用笔画线代替导线将题图乙中的实验器材连接成实验电路。
（2）若电压表V2的读数为U0，则I= ____ mA
（3）实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。见图丙，由此可知电池内阻____（填“是”或“不是”）常数，短路电流为____ mA，电动势为____V。
（4）实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，见图丙。当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V，则实验二的路端电压为_________V（计算结果保留两位有效数字）。
参考答案：（1）
（2）
（3）不是；0.295（0.293-0.297）；2.67（2.64～2.70）V
（4）0.70（0. 68～0.72）V
本题解析：
本题难度：困难
2、选择题 有一个多用电表，其欧姆挡的四个量程分别“×1”“×10”“×100”“×1K”，某学生把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角度很大，为了减少误差，他应该
[? ]
A．换用“×1K”挡，不必重新调整欧姆调零旋钮
B．换用“×10”挡，不必重新调整欧姆调零旋钮
C．换用“×1K”挡，必须重新调整欧姆调零旋钮
D．换用“×10”挡，必须重新调整欧姆调零旋钮
参考答案：D
本题解析：
本题难度：一般

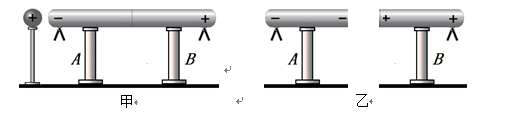

3、选择题 如图甲乙所示，使物体A、B带电的实验过程为
A.摩擦起电
B.传导起电
C.感应起电
D.以上都不对
参考答案：C
本题解析：使物体A、B带电的实验过程为感应起电，选C(在静电力作用下导体内部电荷重新分配是的左右两端出现等量异种电荷叫感应起电)
本题难度：简单
4、填空题 某同学测量一只未知阻值的电阻．他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图甲所示．请你读出其阻值大小为______Ω．为了使测量的结果更准确，该同学应将选择开关打到______（填“×100”或“×1”）挡重新测量．
参考答案：由图可知选择开关置于×10，指针示数为100，所以电阻为100×10=1000Ω；指针指在中央附近时测量值较准确，而图中的偏角太小，说明阻值较大，所以要换大挡×100，重新欧姆调零后再测量．
故答案为：1000，×100
本题解析：
本题难度：简单
5、简答题 示波器的原理图如图所示．电子经电压为U1的电场加速后，射入电压为U2的偏转电场，离开偏转电场后电子打在荧光屏上的P点，离荧光屏中心O的侧移为y．已知偏转电场极板的长度为L1，两板间的距离为d，荧光屏离极板右端的距离为L2，
（1）电子在偏转电场中和离开偏转电场后分别做什么运动？
（2）求电子打到荧光屏上时的侧移y．
参考答案：（1）电子在偏转电场中水平方向不受力，竖直方向受到电场力作用，做类平抛运动，离开偏转电场后不受力，做匀速直线运动．?
（2）电子在加速电场中加速时，由动能定理可得
eU1=12mv02?
电子在偏转电场中做类平抛运动，由动力学知识可得：
电子离开偏转电场时的侧位移?y1=12at2?
水平方向?L1=v0t?
加速度?a=eU2md?
竖直分速度vy=at?
速度偏向角的正切?tanθ=vyv0?
电子离开偏转电场后做匀速运动，在打到荧光屏上的这段时间内，竖直方向上发生的位移?
?y2=L2tanθ?
联立以上各式可得
电子打到荧光屏上时的侧移y=y1+y2=U2L14U1d(L1+2L2)?
答：（1）电子在偏转电场中做类平抛运动，离开偏转电场后做匀速直线运动；
（2）电子打到荧光屏上时的侧移y为U2L14U1d(L1+2L2)．
本题解析：
本题难度：一般
