1、简答题 某同学制作了一水果电池，欲测定该电池的电动势E和内阻r．给定器材如下：
A．待测水果电池E?B．电流表G（量程10mA，内阻约40Ω）
C．电阻箱R（0～999.9Ω）?D．开关S及导线
（1）因为电流表G内阻的准确值未知，所以他用如图甲所示的电路测量其内阻rG．已知图中电流表A的内阻为rA．在某次测量中，读出电流表A、电流表G的读数分别为IA、IG，则内阻rG=______．
（2）若电流表G内阻的测量值rG=40.0Ω．现采用图乙所示的电路测量水果电池的电动势E和内阻r．?根据实验数据绘出的
| 1 I |
2、选择题 如图所示为欧姆表测某一电阻时指针偏转的位置，此时选择开关拨在“R×100”档，指针恰好指在100与500之间的中间位置，则被测电阻值可能为（ ）
A．2.5kΩ
B．20kΩ
C．30kΩ
D．40kΩ

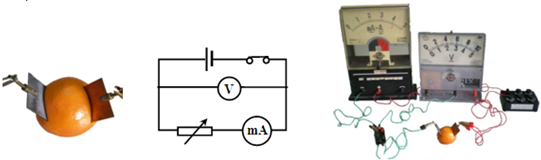

3、简答题 我们知道，将两个金属电极锌、铜插入一个水果中就可以做成一个水果电池（如图所示）．现要测量水果电池的电动势和内阻，两位同学采用不同的方法进行探究．
（1）甲同学用量程为0～1V、内阻约10kΩ的电压表测水果电池的电压时读数为0.74V；用欧姆表直接测水果电池的两极，读得此时的读数为9kΩ；用灵敏电流表直接接水果电池的两极，测得电流为0.55mA．甲同学通过自己的分析认为该水果电池的电动势为0.74V，由全电路欧姆定律得内阻为r=
| E 1 |
| 0.74 0.55×10-3 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 电压U/V 0.320 0.340 0.396 0.440 0.460 0.500 0.520 0.570 0.610 电流I/mA 0.460 0.400 0.322 0.270 0.238 0.204 0.180 0.132 0.100 |
4、实验题 给你一个电阻箱、开关及导线等，如何根据闭合电路的欧姆定律测出一节旧干电池的电动势和内阻。
(1)画出电路图。
(2)实验过程中，将电阻箱拨到4.5 Ω时，电压表读数为0.90 V；若将电阻箱拨到如图甲所示的__________Ω时，电压表的读数如图乙所示是__________V。
(3)根据以上实验数据，可以算出该节干电池的电动势E=__________V。
5、填空题 质子11H和α粒子24He在匀强电场中由静止开始加速，通过相同位移时，它们的动能比为______，所用时间比为______．
