1、简答题 用理想伏特表和安培表以及滑动变阻器、直流电源和一只灯泡组成电路测定灯泡的伏安特性．测得的I-U图象如图1所示，已知滑动变阻器的最大电阻为25Ω，电阻丝有效长度为20cm，电源电动势为6V且内阻不计．
（1）在图2的方框内，不改变滑动变阻器和电源的位置，补上伏特表和安培表以及灯泡的符号，完成电路图．要求滑动变阻器滑动片向右滑动时，灯泡的电压增大．
（2）在I-U图中可知，从B到A的过程中灯泡的电阻改变了______Ω
（3）在得出BA段图线数据的实验中，滑动变阻器滑动片向右滑动的长度是______cm．
参考答案：
（1）滑动变阻器采用分压接法，电流表采用外接法，滑片右移灯泡电压变大，灯泡与滑动变阻器左半部分电阻丝并联，电路图如图所示．
（2）由I-U图象，应用欧姆定律可知，电阻的改变量
△R=RA-RB=UAIA-UBIB=60.15-30.1=10Ω
（3）设滑片在B点时滑动变阻器接入电路的阻值为R，此时灯泡两端电压，即并联电压为U并=3V，滑动变阻器右半段电压为6V-3V=3V，通过灯泡的电流为IL=0.1A，由串并联电路特点及欧姆定律可得：(3R+0.1)(25-R)=3
解得：R=15Ω，
则滑片移动的距离为2025×15cm=12cm
故答案为：（1）图略；（2）10；（3）12．
本题解析：
本题难度：一般
2、实验题 小灯泡灯丝的电阻会随温度的升高而变大，某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：?
参考答案：（1）
（2）
本题解析：
本题难度：一般
3、实验题 （10分）为了节能和环保，一些公共场使用光控开关控制照明系统．光控开关采用光敏电阻来控制，光敏电阻是阻值随光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）．某光敏电阻RP在不同照度下的阻值如下表
| 照度/lx | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 |
| 电阻/kΩ | 75 | 40 | 28 | 23 | 20 | 18 |
，
，
（限选其中之一）参考答案：（1）电阻－照度变化曲线如图（甲）（3分）；
阻值随照度变化的特点： 阻值随光照强度的增大非线性减小（2分）．
（2）电路原理图如图（乙）（3分），所选定值电阻为? R1?（2分）．
本题解析：（1）通过描点连线,可知阻值随光照强度的增大非线性减小（2）根据题目所给条件,设计电路中,光敏电阻与R1为串联关系，由于电源电动势为3V，当光敏电阻两端电压为2V时，串联电阻电压为1V，当照度为1.0x时，光敏电阻为20kΩ，所以串联电阻阻值为10kΩ，选择R1
点评：本题难度较小，应重点观察光敏电阻的阻值随着照度的变化关系，设计电路时，只需考虑电压或电流关系，控制电路不用考虑
本题难度：简单

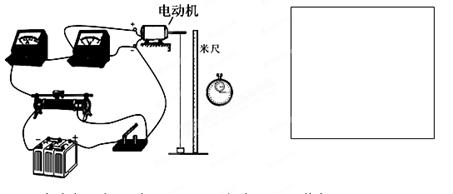

4、实验题 （9分）在“测定直流电动机的效率”实验中，用如图所示的实物图测定一个额定电压U=6V、额定功率为3W的直流电动机的机械效率。
（1）请根据实物连接图在方框中画出相应的电路图（电动机用
表示）

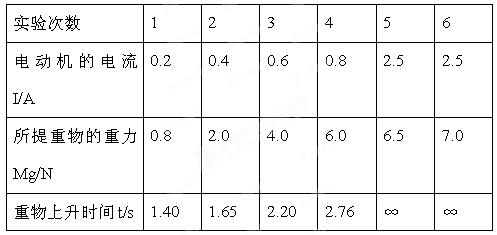

（2）实验中保持电动机两端电压U恒为6V，重物每次匀速上升的高度h均为1.5m，所测物理量及测量结果如下表所示：
（3）在第5次实验中，电动机的输出功率是________；可估算出电动机线圈的电阻为____________Ω。
（4）从前4次的实验数据可以得出：UI ??
（填“>”、“<”或“=”）。
参考答案：（1）见下图?（3）0?
?（4）>
本题解析：（1）根据实物图画电路图，滑动变阻器的接入方式为分压式，电流表接入方式为外接式。需要注意。
（3）在第5次实验中，重物匀速上升的高度h为1.5m所用时间为
，即没有上升，速度为0.即电动机没有拉动重物，所用没有做功。此时电动机消耗的电能全部转化为内能，电动机变为纯电阻电路，电阻
（4）第一组数据，
，
，即
，分析其他数据也是如此，因为电功率
一部分消耗在内阻上转化为内能，其他部分才是转化为机械功率，所以。
本题难度：一般
5、实验题 （共8分）某同学用电流表和电压表测干电池的电动势和内阻时，连接电路的实物图如图所示。
（1）指出该同学接线中错误的和不规范的做法是?；
A.滑动变阻器，不起变阻作用
B.电流表接线有错
C.电压表量程选用不当
D.电压表接线有错
（2）在答题卡线框内画出这个实验的正确电路图。
（3）实验桌上有下列三种器材，需要选择
A.新电池一节
B.旧电池一节
C.滑动变阻器（10Ω,2A）?
D.滑动变阻器（500Ω,2A）
E.电压表（3V，3000Ω）? F.电压表（3V，5000Ω）
为了减小实验误差，则干电池、滑动变阻器和电压表应分别选用?（只填序号）。
参考答案：（1）AD；（2）如图所示；（3）B；C；F；
本题解析：（1）由图可以看出，变阻器将下端的两个接线柱接入了电路中，故它起不到变阻的作用，A是一个，再看电压表，电源的正极接到了电压表的负接线柱上了，故电压表的接线有错，D也是一个；
（2）正确的电路图在画时要按照一定的方向来画会更好一些，其电路图如图所示。
（3）选择电池时尽量选择旧电池，因为旧电池的内阻较大些，容易测量；滑动变阻器尽量小一些，使得电路中的电流不至于太小，便于读数；电压表的内阻尽量大一些，使得其分得的电流小一些，读数全更精确，故器材分别选取B、C、F。
本题难度：一般
