时间:2019-06-23 21:59:05

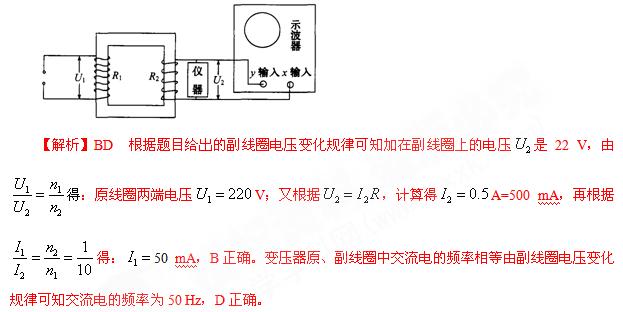

1、选择题 下图是通过变压器为一精密仪器供电的电路，仪器两端的电压可通过示波器显示出来。电路中的变压器可视为理想变压器，已知示波器显示的电压为
V,变压器原线圈与副线圈匝数比
，若仪器可以看成纯电阻电路，其工作的电阻R=44Ω，
表示原、副线圈中的电流，下列判断正确的是（?）
A．原线圈两端电压311 V，原线圈中的电流70. 7 mA
B．原线圈两端电压220 V，原线圈中的电流50 mA
C．原线圈所接交流电源的频率为100 Hz
D．原线圈所接交流电源的频率为50 Hz
参考答案：BD
本题解析：
本题难度：简单
2、选择题 面积为S的矩形线圈在磁感应强度为B的匀强磁场中，从中性面起以角速度ω匀速转动，在t时刻线圈磁通量的瞬时值为
A．BS
B．BScosωt
C．BSsinωt
D．BS/sinωt
参考答案：B
本题解析：磁通量
，S指的是垂直与磁场的面积，所以在t时刻线圈磁通量的瞬时值为Bscosωt
故选B
本题难度：简单
3、选择题 如图所示，在匀强磁场中匀速转动的矩形线圈的周期为0.02s，转轴O1O2垂直于磁场方向，线圈总电阻为2Ω，匝数为100匝．从线圈平面与磁场方向平行时开始计时，t=
| 1 300 |
| 1 300 |
参考答案：A、从垂直中性面开始其瞬时表达式为：i=Imcosθ，则电流的最大值为：Im=icosθ=10.5=2A，电流有效值为：I=Im
本题解析：
本题难度：简单
4、计算题 如图所示为交流发电机的示意图，矩形线圈的匝数N＝50匝，每匝线圈的边长Lab＝0.4 m，Lbc＝0.2 m，矩形线圈所在处的匀强磁场的磁感应强度B＝0.2 T，线圈总电阻r＝1 Ω，外接电阻R＝9 Ω，线圈以n＝ π/100? r/s的转速在磁场中匀速转动，求：
小题1:若从线框过中性面开始计时，写出回路中的电流随时间变化的关系式．
小题2:交流电流表和交流电压表的读数．
小题3:此交流发电机的总功率和输出功率．
小题4:线圈从图示位置转过θ＝90°的过程中通过电阻R的电荷量
参考答案：
小题1:160V
小题2:11.3A? 102V
小题3:1152W
小题4:0.08C
本题解析：（1）感应电动势的最大值EM=NBLabLcdω=160V
（2）因为从中性面开始计时，线圈中的电动势为e= nBsωsinωt，
故回路的总电流i="e/(R+r)=16sin200t?" A
（3）此时电流表的示数为
电压表读数：U＝IR＝11.3×9 V≈102 V
（4）求交流发电机的功率要用有效值。
P总=EI=1280W
P出=UI=1152W
(5)设线圈转过θ＝90°用时间Δt，
则这段时间内线圈的平均感应电动势：
本题难度：一般
5、选择题 某交流发电机工作时的电动势随时间的变化规律为e=Emsinωt，如果转子的转速n提高1倍，其它条件不变，则电动势随时间的变化规律将变为（ ? ）
A．?e=Emsin2ωt
B．e=2Emsin2ωt
C．e=2Emsin4ωt
D．e=2Emsinωt
参考答案：B
本题解析：
本题难度：一般
