时间:2019-06-23 21:52:55
1、选择题 (2009年高考江苏卷)如图所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u＝20
sin 100πt(V)．氖泡在两端电压达到100 V时开始发光，下列说法中正确的有( )
A．开关接通后，氖泡的发光频率为100 Hz
B．开关接通后，电压表的示数为100 V
C．开关断开后，电压表的示数变大
D．开关断开后，变压器的输出功率不变
参考答案：AB.
本题解析：在解题时要注意变压器的三个决定关系，副线圈电压由原线圈决定，则不论负载如何变化，电压表的读数不变，始终为有效值100 V，B正确；每个交流电周期内氖管发光两次，每秒发光100次，则氖管发光频率为100 Hz，开关断开后，负载电阻增大、电流减小，则变压器的输出功率减小．
本题难度：一般
2、选择题 如图所示，一理想变压器原副线圈的匝数比为1∶2；副线圈电路中接有灯泡，灯泡的额定电压为220 V，额定功率为22 W；原线圈电路中接有交流电压表和交流电流表。现闭合开关，灯泡正常发光。若用U和I分别表示此时电压表和电流表的读数，则
A．U＝110 V，I＝0.2 A
B．U＝110 V，I＝0.05 A
C．U＝110
V，I＝0.2 A
D．U＝110V，I＝0.2A
参考答案： A
本题解析：灯泡正常发光说明副线圈的电压为220V，电流为
=0.1A，根据电压、电流与匝数的关系知，原线圈中电压为
×220=110V，电流为
×0.1=0.2A，A正确．
考点： 变压器的构造和原理．
本题难度：一般
3、选择题 为了减少输电线路中电力损失，发电厂发出的电通常是经过升压变电站升压后通过远距离输送，再经过降压变电站将高压变为低压．某降压变电站将电压U0＝11000sin100πt(V)的交流电降为220 V供居民小区用电，则降压变电站变压器( )
A．原、副线圈匝数比为50∶1
B．副线圈中电流的频率是50 Hz
C．副线圈中电流的频率是1 Hz
D．输入原线圈的电流等于居民小区各用电器电流的总和
参考答案：AB
本题解析：该交流电的有效值11000V，频率50Hz。所以变压器原副线圈比值为50:1，才能降压到220V，A对。变压器只能变压，不能变频，所以B对，C错。输出电流等于小区各用户电流总和，但不等于原线圈的电流之和，D错
点评：本题考查了变压的有效值，以及变压器的计算注意事项。
本题难度：简单

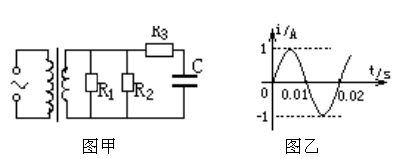

4、选择题 如图甲所示理想变压器原副线圈的匝数比为10:1，R1=20 Ω，R2= 30 Ω，C为电容器。已知通过R1的电流如图乙所示，则
[? ]
参考答案：AD
本题解析：
本题难度：一般
5、选择题 如图，有一理想变压器，原副线圈砸数比为n。原线圈接正弦交流电，电压为U，输出端接有一个交流电流表和一个电动机。电动机线圈电阻为R，当输入端接通电源后，电流表读数为I，电动机带动一重物匀速上升，下列判断正确的是
[? ]
A．电动机两端电压为IR
B．电动机消耗的功率为I2R
C．原线圈中的电流为nI
D．变压器的输入功率为
参考答案：D
本题解析：
本题难度：一般
