1、选择题 一电热器接在10 V的直流电源上产生一定的热功率，把它改接在交流电源上要使产生的热功率是原来的一半，则交流电压的最大值应是
A.5 V
B.7.1 V
C.10 V
D.14 V

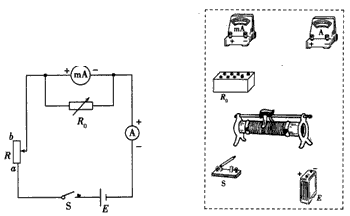

2、实验题 一毫安表头mA满偏电流为9.90 mA，内阻约为300 Ω。要求将此毫安表头改装成量程为1A的电流表，其电路原理如图所示。图中，A是量程为2A的标准电流表，R0为电阻箱，R为滑动变阻器，S为开关，E为电源。
(1)完善下列实验步骤：
①将虚线框内的实物图按电路原理图连线；
②将滑动变阻器的滑动头调至_________端(填“a”或 “b”)，电阻箱R0的阻值调至零；
③合上开关；
④调节滑动变阻器的滑动头，增大回路中的电流，使标准 电流表读数为1A；
⑤调节电阻箱R0的阻值，使毫安表指针接近满偏，此时标准电流表的读数会_________（填“增大”、“减小”或“不变”）；
⑥多次重复步骤④⑤，直至标准电流表的读数为_________，同时毫安表指针满偏。
(2)回答下列问题：
①在完成全部实验步骤后，电阻箱使用阻值的读数为3.1 Ω，由此可知毫安表头的内阻为_________。
②用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为_________A。
③对于按照以上步骤改装后的电流表，写出一个可能影响它的准确程度的因素：_________。
3、选择题 有一款绿色环保冰箱的产品规格如下表：该冰箱每天正常工作的平均功率为
A.相当于900W电饭煲的功率
B.接近于90W电热毯的功率
C.相当于125W彩电的功率
D.小于40W白炽灯泡的功率
4、实验题 如图所示的电路可用来研究电磁感应现象及判定感应电流的方向。
（1）将线圈L1插入线圈L2中，合上开关S，能使线圈L2中感应电流的磁场方向与线圈L1中原磁场方向相反的实验操作是
[? ]
A．插入铁芯F
B．拔出线圈L1
C．使变阻器阻值R变小
D．断开开关S
（2）某同学第一次将滑动变阻器的触头P从变阻器的左端快速滑到右端，第二次将滑动变阻器的触头P从变阻器的左端慢慢滑到右端，发现电流计的指针摆动的幅度大小不同，第一次比第二次的幅度_____________（填写“大”或“小”），原因是线圈中的_____________（填写“磁通量”或“磁通量的变化”或“磁通量变化率”）第一次比第二次的大。
5、选择题 如图所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形闭合线框abcd，线框平面与磁场垂直。在下列哪种情况，可使线框中产生感应电流（ ? ）
