时间:2019-06-23 21:45:42
1、选择题 如图所示，带电粒子速度v通过一个正方形区域，不计粒子的重力，当区域内只有垂直纸面向里的匀强磁场时，粒子从B点飞出，所用时间t1；当区域内只有平行纸面向竖直方向的匀强电场时，粒子从A点飞出，所用时间为t2，下面说法正确的是（ ）
A．粒子带负电荷
B．t1＜t2
C．t1=t2
D．t1＞t2
参考答案：AD
本题解析：
本题难度：简单

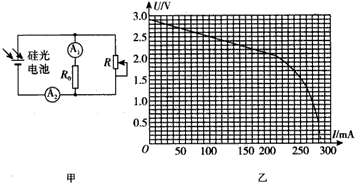

2、实验题 2010年世博会在上海举行，本次世博会大量采用低碳环保技术，太阳能电池用作照明电源是其中的亮点之一。硅光电池是太阳能电池的一种，某同学为了测定该电池的电动势和内电阻，设计了如图甲所示电路。图中与A1串联的定值电阻的阻值为R0，电流表视为理想电表，在一定强度的光照下进行下述实验（计算结果小数点后保留两位数字）：
(1)闭合开关，调节滑动变阻器，读出电流表A1，A2的值I1，I2。为了作出此电池的U-I曲线，需要计算出电路的路端电压U，则U=____（用题中所给字母表示）；
(2)根据测量数据作出该硅光电池的U-I图象如图乙所示，该电池的电动势E=____V，在流过电流表A2的电流小于200 mA的情况下，此电池的内阻r=___Ω；
(3)若将该硅光电池两端接上阻值为6 Ω的电阻，此时对应的电池内阻r=___Ω。
参考答案：(1)I1R0
(2)2.90，4.00
(3)5.60
本题解析：
本题难度：一般
3、简答题 （1）用多用表的欧姆档测量某电阻时，如果测量时指针的偏转情况如图a所示，则应______?（选填“增大”、“减小”）倍率，调整倍率后测量阻值前必须进行的操作是______．若最后选定的倍率为“×100”，指针指在如图b所示位置，该电阻的阻值为______?欧．
（2）若用多用表测电压，选定直流电压“10V”挡，指针指在如图中b所示位置，该电压值为______伏．
参考答案：（1）因为指针偏转较大太大，可知该电阻较小，为了减小误差，减小倍率，换挡后必须进行欧姆调零．电阻阻值R=32×100Ω=3200Ω．
（2）选定直流电压“10V”挡，知最大电压为10V，在表盘上0-10V这排进行读数，U=4.25V．
故答案为：（1）减小，欧姆调零，3200?（2）4.25到4.30之间均可
本题解析：
本题难度：一般
4、选择题 如图所示，+Q为固定的正电荷，在它的电场中，一电荷量为+q的粒子，从a点以沿ab方向的初速度v0开始运动．若粒子只受电场力作用，则它的运动轨迹不可能是图中的（ ? ）
A．ab直线
B．ac曲线
C．ad曲线
D．ae曲线
参考答案：ACD
本题解析：
本题难度：简单
5、计算题 飞行时间质谱仪可以对气体分子进行分析。飞行时间质谱仪主要由脉冲阀、激光器、加速电场、偏转电场和探测器组成，探测器可以在轨道上移动以捕获和观察带电粒子。整个装置处于真空状态。加速电场和偏转电场电压可以调节，只要测量出带电粒子的飞行时间，即可以测量出其比荷。如图所示，脉冲阀P喷出微量气体，经激光照射产生不同价位的离子，自a板小孔进入a、b间的加速电场，从b板小孔射出，沿中线方向进入M、N板间的偏转控制区，到达探测器。已知加速电场a、b板间距为d，偏转电场极板M、N的长度为L1，宽度为L2。不计离子重力及进入a板时的初速度。
（1）设离子带电粒子比荷为k（k=q/m），如a、b间的加速电压为U1，试求离子进入偏转电场时的初速度v0；
（2）当a、b间的电压为U1时，在M、N间加上适当的电压U2，离子从脉冲阀P喷出到到达探测器的全部飞行时间为t。请推导出离子k比荷的表达式；
（3）在某次测量中探测器始终无法观察到离子，分析原因是离子偏转量过大，打到极板上，请说明如何调节才能观察到离子？
参考答案：解：（1）设离子的带电量为q，质量为m，有
得：
（2）设离子在加速电场和偏转电场中的飞行时间分别为t1和t2，在加速电场中的加速度为a1，则：
联立解得：
（3）设离子在偏转电场中的侧移量为y，则
所以减小偏转电压U2，或增大加速电压U1 （只答出一种方案即给分）
本题解析：
本题难度：困难
