时间:2019-06-23 21:44:41
1、选择题 先将第一把锁锁在门框上的铁环上，再将第二把锁串在第一把锁与教室门的铁环之间锁上．以打开锁为条件，打开教室门为结果，则该事件的条件与结果属于哪种逻辑关系（ ）
A．与
B．或
C．非
D．与非
参考答案：将第一把锁锁在门框上的铁环上，再将第二把锁串在第一把锁与教室门的铁环之间锁上．知打开任何一把锁，就可以打开教室门．所有该逻辑关系属于或逻辑关系．故B正确，A、C、D错误．
故选B．
本题解析：
本题难度：一般
2、选择题 （B）如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是：（ ）
参考答案：C
本题解析：
本题难度：一般
3、选择题 联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系
A.“与”门
B.“非”门
C.“或”门
D.“与非”门
参考答案：A
本题解析：联合国规定，只要常任理事国有一个反对，提案就不能通过，这和“与”门的逻辑关系一致．
思路分析：从题意可以看出，事件的几个条件都满足，该事件才能发生，属于“与”逻辑关系．
试题点评：解决本题的关键掌握“与”门得特点，即条件都满足，事件才能发生．
本题难度：简单
4、填空题 （7分）如图所示，当光敏电阻RG受到光照时，阻值______，非门输入端A出现_____电平，输出端Y出现______电平（填“高”或“低”），发光二极管LED反向截止，_____发光（填“能”或“不能”），当把光遮住时，RG阻值增大，输入端A出现____电平，Y端是_____电平（填“高”或“低”），二极管正向导通____发光（填“能”或“不能”，）达到路灯白天不亮晚上亮的目的。
参考答案：减小或降低?低?高?不能?高?低?能
本题解析：光敏电阻的特点就是当光照加强时，电阻减小，非门的输入端和输出端的电平状态总是反相的。当其输入端为高电平时输出端为低电平，当其输入端为低电平时输出端为高电平。
本题难度：一般

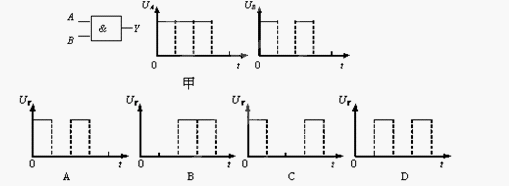

5、选择题 如图甲所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则在下图中能正确反映该门电路输出端电势随时间变化关系的图象是
参考答案：A
本题解析：如图所示是与门电路符号
0s-1s? AB 两端均有电势，则Y端有电势输出
1s-2s A端有电势，B端没有，则Y端没有电势输出
2s-3s A端有电势，B端也有，则Y端有电势输出
3s-4s A端有电势，B端没有，则Y端没有电势输出
所以A选项正确
本题难度：一般
