时间:2019-06-23 21:36:09
1、选择题 学做三种导电元件的导电性质实验，他根据所测数据，分别绘制了三种元件的I-U图象．如图所示，下列判断正确的是（ ）
A．只有乙图象是正确的
B．甲、丙图象是曲线，肯定误差太大
C．甲、丙为非线性元件乙为线性元件
D．甲、乙、丙三个图象都可能是正确的，并不一定有较大误差
参考答案：CD
本题解析：
本题难度：一般

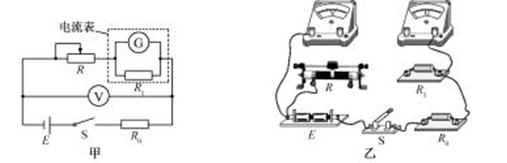

2、实验题 (12分)某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻。
①已知灵敏电流计G的满偏电流Ig=100μA、内阻rg=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只?Ω（保留一位小数）的定值电阻R1；
②根据图甲，用笔画线代替导线将图乙连接成完整电路；
③某次试验的数据如下表所示：该小组借鉴“研究匀变速直线运动”试验中计算加速度的方法（逐差法），计算出电池组的内阻r=?Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是?。
④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大。若测量过程无误，则内阻测量值总是偏大的原因是?。（填选项前的字母）
A.电压表内阻的影响?B.滑动变阻器的最大阻值偏小
C.R1的实际阻值比计算值偏小?D.R0的实际阻值比标称值偏大
| 测量次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 电压表V读数U/V | 5.26 | 5.16 | 5.04 | 4.94 | 4.83 | 4.71 | 4.59 | 4.46 |
| 改装表A读数I/mA | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 参考答案：（2）①1.0 ?②如图所示? ③ 1.66?充分利用测得的数据?④CD 本题解析：（2）①根据改装后电表的量程 本题难度：一般 3、选择题 将一只阻值为数千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来，则总电阻（ ? ） 参考答案：D 本题解析： 本题难度：简单 4、选择题 在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向上滑动过程中，下列说法正确的是 |
参考答案：C
本题解析：该电路中两个电阻串联，闭合电键S，当滑动变阻器的滑动触头P向上滑动过程中，接入电路的有效电阻减小，根据闭合电路欧姆定律分析可知电路中电流I变大，则电流表A读数变大，选项B错误；路端电压：U=E-Ir减小，电压表V3示数在变小．电容器两端的电压为路端电压，而U减小，根据Q=CU可知电容器的带电量减小．故A错误；根据U1=IR1，随I的增大则U1在变大．故C正确；U2示数U2=E-I（R1+r），随电流I的增大而减小．故D错误．故选：C。
考点：电路的动态分析.
本题难度：一般
5、选择题 三只电阻R1、R2和R3，如图所示连接，在电路的A、B端加上恒定电压后，电阻R1消耗的功率最大。则三只电阻的阻值大小关系为?（?）
A? R1>R2>R3? B R2>R1>R3?
C? R3>R2>R1? D? R1>R3>R2
参考答案：B
本题解析：
与
并联，电压相同，据
,功率大，电阻小，
。
电流大于，据
，功率大，电阻大，即
，B对。
本题难度：简单
，代入解得R1=1.0Ω。
可得
，故
，可得：r=1.66Ω。因充分利用测得的数据，故减少一次测量的偶然误差。 ④已知电压表是理想电压表，其内阻影响不计，其实，如果考虑其内阻影响，电源内阻的测量值应偏小，所以选项A可排除。滑动变阻器起到调节电流作用，其最大阻值不影响测量结果，B可排除。根据题设，可作出下图，可见，U值对应的电流I的测量值偏小，根据
，因为
，所以可能是R0的实际阻值比标称值偏大，故D正确。
