1、选择题 如图所示，直线A为电源的U-I图线，曲线B为灯泡电阻的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电路的总功率分别是（ ）
A．4W、8W
B．2W、4W
C．4W、6W
D．2W、3W
参考答案：C
本题解析：
本题难度：一般
2、选择题 (多选）如图所示的电路中，电源电动势为E，内阻为R，
和
为相同的灯泡，每个灯泡的电阻和定值电阻阻值均为R，电压表为理想电表，K为单刀双掷开关，当开关由1位置打到2位置时，下列说法中不正确的是 （ ）
A．电压表读数将变小
B．亮度不变，将变暗
C．将变亮，将变暗
D．电源内阻的发热功率将变小
参考答案：BCD
本题解析：开关掷到位置1时，灯泡
和
并联，并联电阻
，电路总电阻
，
干路电流
，
根据并联电路电流与电阻成反比可得流过灯泡和的电流相等即
。
开关掷到2位置，电灯与定值电阻串联，然后与灯泡并联，并联电阻为
，
电路总电阻
，
干路电流
，
根据并联电路电流与电阻成反比可得流过灯泡的电流
，
流过灯泡的电流
。
据此判断，开关有 l位置打到2位置，流过灯泡的电流大小不变，灯泡亮度不变，流过灯泡的电流变大，灯泡变亮。所以选项BC错误；总电流变大，内电压变大，路端电压变小，电压表示数变小，选项A正确；总电流变大，电源内阻的发热功率
变大，选项D错误。故选BCD。
考点：电路动态变化
本题难度：一般
3、选择题 一台直流电动机接到电压为U的电路上，流过电动机的电流为 I，电动机线圈内阻为R，当电动机工作时，下述说法中正确的是 （ ）
A．电动机消耗的功率为U2／R
B．电动机消耗的功率为I2R
C．电动机消耗的功率为IU
D．电动机的发热功率为I2R
参考答案：CD
本题解析：电动机消耗的功率为P=IU ， 电动机的发热功率为P热=I2R，选项CD正确，AB错误；故选CD.
考点：电功率的计算.
本题难度：一般
4、选择题 不定项选择
关于电功和焦耳热，下列说法错误的是（ ? ）
A．在纯电阻电路中，计算电功可用公式W=I2Rt
B．在非纯电阻电路中，计算电功可用公式W=I2Rt
C．在纯电阻路中，计算焦耳热用Q=I2Rt
D．在纯电阻路中，计算焦耳热用Q=UIt
参考答案：B
本题解析：
本题难度：简单
5、简答题 如图（1）所示的电路中，电源电动势E=10V，内电阻r=1Ω，两个相同的定值电阻R0=9Ω，R1=18Ω，且不随温度而变化．
（1）求通过电阻R1中的电流；
（2）若在电路中将两个并联电阻R1、R0换成一个灯泡L（7.2W，0.9A），如图（2）所示，该灯泡的伏安特性曲线如图（3）中实线所示．则接入电路后，灯泡的实际功率为多少？
某学生的解法如下：RL=
| P额 I额2 |
| E r+R0+RL |
参考答案：
（1）R并=R0R1R0+R1=6Ω，
I总=Er+R0+R并=58=0.625A，
由分流原理：I1=I总R0R0+R1=524A=0.21A，
（2）该解法是错误的．?
灯泡的电阻不是定值，接入电路后的实际功率求解，应该是通过对该电路作等效电源的I-U?图线，
取两个图线的交点才是正确的．
等效电源电动势E′=10V，内电阻r′=R0+r=10Ω，

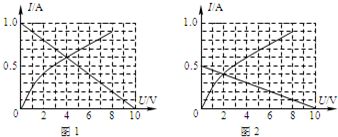

作等效电源的I-U图线，如图1?
读出交点坐标为（4V，0.6A），
灯泡的实际功率是P=UI=2.4W．?
（3）设灯泡两端电压为U，其中一只灯泡的电流为I，
闭合电路欧姆定律：E=U+2I（R0+r），
代入数据得到函数方程：I=0.5-0.05U，
作相应的I-U图线，如图2读出交点坐标为（1.9V，0.41A），
实际功率P=UI=0.78W．
本题解析：
本题难度：一般
