1、选择题 使用多用电表的欧姆挡测电阻时，用“×100”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是
[? ]
2、简答题

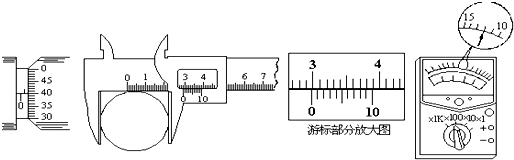

（1）某同学在用螺旋测微器测定某薄片的厚度时，读数如图所示．可知该薄片的厚度d=______mm．
（2）某同学用卡尺来测量工件的直径，读数如图所示．该工件的直径为d=______mm．
（3）某同学用多用电表按正确步骤测量一电阻阻值，如图，则这电阻值是______Ω．如果要用此多用电表测量一个约20Ω的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_______．
3、简答题 一同学要测量某电池的电动势E和内阻r，实验器材如下：
A．电压表V1（量程3V，内阻约为3kW）
B．电压表V2（量程1.5V，内阻约为2kW）
C．定值电阻R0，阻值为5W
D．滑动变阻器R，最大阻值10W
E．导线和开关

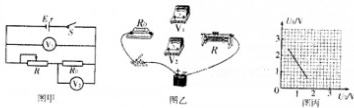

（1）根据图甲所示实验电路，在图乙中完成实物电路的连接．
（2）实验中移动滑动变阻器触头，读出电压表V1和V2的多组数据U1、U2，绘出U1-U2图象如图丙所示，则电源的电动势E=______V，内阻r=______Ω．
4、选择题 有一种飞行器是利用电场加速带电粒子，形成向外发射的高速粒子流，对飞行器自身产生反冲力，从而对飞行器的飞行状态进行调整的．已知飞行器发射的高速粒子流是由二价氧离子构成的．当单位时间内发射的离子个数为n，加速电压为U时，飞行器获得的反冲力为F．为了使加速器获得的反冲力变为2F，只需要（ ）
A．将加速电压变为2U
B．将加速电压变为4U
C．将单位时间内发射的离子个数变为
n
D．将单位时间内发射的离子个数变为4n
5、简答题 如图所示是示波器的示意图，竖直偏转电极的极板长L1=4cm，板间距离d=1cm．板右端距离荧光屏L2=18cm，（水平偏转电极上不加电压，没有画出）电子沿中心线进入竖直偏转电场的速度是v=1.6×107m/s，电子电量e=1.6×10-19C，质量m=0.91×10-30kg．
（1）要使电子束不打在偏转电极上，加在竖直偏转电极上的最大偏转电压U不能超过多大？
（2）若在偏转电极上加u=27.3sin100πt?（V）的交变电压，在荧光屏的竖直坐标轴上能观察到多长的线段？
