高中物理知识点总结《电磁学实验》高频试题预测(2019年最新版)(一)

时间:2019-03-16 02:58:48

微信搜索关注"91考试网"公众号,领30元,获取事业编教师公务员等考试资料40G

1、填空题  测电笔是用来辨别零线和火线的,手应该接触笔尾的金属,笔尖接触一根电线,如果氖管发光,表示接触的是        线,否则是        线。



2、实验题  在测定一组干电池的电动势和内电阻的实验中,备有下列器材:
(A)待测的干电池                  (B)电流传感器1
(C)电流传感器2                   (D)滑动变阻器R(0—20Ω,2 A)
(E)定值电阻R0(2000Ω)         (F)开关和导线若干

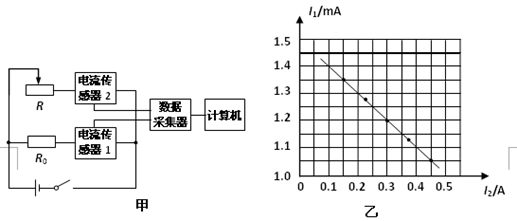

某同学发现上述器材中虽然没有电压传感器,但给出了两个电流传感器,于是他设计了如图甲所示的电路来完成实验。

【小题1】在实验操作过程中,该同学将滑动变阻器的滑片P向右滑动,则电流传感器1的示数将________(选填“变大”或“变小”)。
【小题2】图乙为该同学利用测出的实验数据绘出的I1-I2图线(I1为电流传感器1的示数,I2为电流传感器2的示数,且I2的数值远远大于I1的数值),则由图线可得被测电池的电动势E________V,内阻r________Ω。



3、实验题  (1)(2分)在测电源电动势和内阻实验中,下列说法正确的是(  )
A.用新电池较好     B.用旧电池好
C.新、旧电池一样   D.以上说法都不对
(2)(4分)如图所示是根据某次实验记录的数据画出的U-I图线,关于此图线,下列说法中正确的是(  )

A.纵轴的截距表示电源的电动势,即E=3.0 V
B.横轴的截距表示电源的短路电流,即I短=0.6 A
C.电源的内阻r=5 Ω
D.电源的内阻r=1.0 Ω



4、实验题  某同学利用一段长电阻丝测定一节干电池电动势和内阻.接好如下图所示的实验装置后,将导线的接头O分别连接上电阻丝的abcd四位置并闭合电路测量.

(1)实验中选择从电阻丝的左端a开始而不是从电阻丝的最右端开始的理由是:

(2)实验中得到两电表读数如下:

接线柱
a
b
c
d
电压/V
1.50
1.50
1.25
1.20
电流/A
0.00
0.00
0.25
0.30
经检查,电阻丝某处发生断路.则根据表格,发生断路的位置在       (填写字母)两点之间,电源内阻为       Ω.
(3)该同学使用的是均匀电阻丝且abcd四点等间距,在不修复电阻丝的情况下,O与电阻丝任意位置连接,不可能出现的电表读数是
A.1.15V     B.1.30V    C.0.24A      D.0.35ª



5、实验题  正确读出下列测量结果:螺旋测微器的读数为 (      ) mm;游标卡尺的读数为(      ) cm 。
