1、选择题 将阻值随温度升高而减小的热敏电阻Ⅰ和Ⅱ串联，接在不计内阻的稳压电源两端。开始时Ⅰ和Ⅱ阻值相等，保持Ⅰ温度不变，冷却或加热Ⅱ，则Ⅱ的电功率在
A．加热时变大，冷却时变小
B．加热时变小，冷却时变大
C．加热或冷却时都变小
D．加热或冷却时都变大
参考答案：C
本题解析：设两个热敏电阻分别为
和
，电源电动势为
，可以把温度不变的电阻看做电源内阻，把温度变化电阻变化的电阻看做外电阻，则只有当外电阻等于内电阻即
时电路输出功率最大即电阻的功率最大，所以无论是加热或者变冷，都会使外电阻不等于内电阻，输出功率变小，的电功率变小，对照选项C对。
本题难度：一般

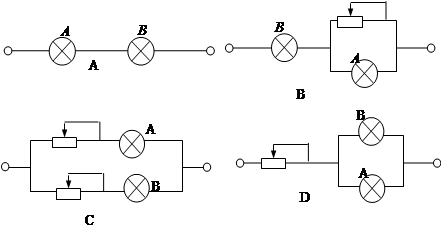

2、选择题 A、B两灯额定电压均为U，额定功率PA<PB，今将A、B两灯接在电压为2U的电路上，要使两灯均正常发光，且符合节能的原则，应选用的电路接法是
参考答案：B
本题解析：由
，因
,所以
，若将A、B两灯串联直接接在电压为2U的电路上，由分压公式知A灯分得的电压大于U，B灯分得的电压小于U，两灯均不能正常发光，A错；A灯与滑动变阻器并联，调节滑动变阻器的阻值，使其并联的总电阻与B灯的电阻相同，此时AB灯两端的电压都是U，两灯均正常发光，B对；对C中的电路，调节两个滑动变阻器的阻值，两灯也能正常发光，但不符合节能的原则，C错；对D中的电路，调节滑动变阻器的阻值，两灯也能正常发光，但滑动变阻器通过的电流比B的大，消耗的功率比B的大，所以不符合节能的原则，D错。
考点：本题考查公式，电路的连接方式
点评：本题学生要会用串并联电路的电压，电流，电阻关系去分析滑动变阻器接入电路时消耗的功率大小。
本题难度：一般
3、选择题 两定值电阻R1、R2串联后接在电压恒为10 V的两点间，某同学把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表读数为5V，他又把该电压表改接在R2的两端，则电压表的示数
[? ]
A．可能为6V
B．可能为3V
C．可能为4V
D．一定为5V
参考答案：BC
本题解析：
本题难度：一般
4、计算题 （7分）如图所示小电风扇额定电压为6V，先将小电风扇加1.5V电压，发现电风扇并不转动，此时电流为0.3A，求：
（1）求电风扇电机的电阻为多少？
（2）若电阻不变，则当电压为6V时，此时电流为0.4A，求电风扇的电功率和热功率；
（3）简述此过程能量是如何转化的？
参考答案：(1)5Ω；(2)2.4W；0.8W; (3) 输入给电动机的电能一部分转化为热能，大部分转化为机械能.
本题解析：（1）电风扇电机的电阻为
(2) 若电阻不变，则当电压为6V时，此时电流为0.4A，则电风扇的电功率：P=IU=0.4×6W=2.4W
热功率：P热=I2r=0.42×5W=0.8W
（3）输入给电动机的电能一部分转化为热能，大部分转化为机械能.
考点：电动机的计算及能量转化.
本题难度：一般
5、选择题 如图所示电路中灯泡A.B均不亮，但电路中只有一处断开，现作电压表测得Uab=0、Uac=6V、Ubd=6V、Ucd=0，则可分析出 （ ）
A.B灯断； B.A灯断； C.电源断； D.R断
参考答案：D
本题解析：由于电路中有一处断开，用电压表检测电路中的故障时，并联在两点之间就相当于将电压表与电源相连接，如果电压表有示数，则这个闭合电路就是通的，如果没有示数，则电路中某处是断开的；由于电压表接在ac两点间时，电压表有示数，说明电源和B灯都是完好的；由于电压表接在bd两点间时，电压表有示数，说明电源和A灯都是完好的；则将二者结合起来分析，电阻R是断开的。
考点：故障电路。
本题难度：一般
