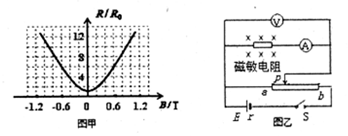

1、选择题 2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家，某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化曲线如图所示，其中R、Ro分别表示有、无磁场时磁敏电阻的阻值。为研究其磁敏特性设计了图乙所示电路．关于这个图探究实验，下列说法中正确的是
A．闭合开关S，图乙中只增加磁感应强度的大小时，电压表的示数增大
B．闭合开关S，图乙中只改变磁场方向，电压表的示数减小
C．闭合开关S，图乙中只增加磁感应强度的大小时，流过ap段的电流可能减小
D．闭合开关S，图乙中只增加磁感应强度的大小时，电源的输出功率可能增大
参考答案：AD
本题解析：
试题分析:由图可以看出，磁敏电阻的阻值只与磁感应强度的大小有关．随着磁感应强度变大，电阻变大；闭合开关S，图乙中只增加磁感应强度的大小时，磁敏电阻的阻值变大，电路电流减小，Pb两端电压减少，由E=U+Ir，可知路端电压增大，所以晓以电压表的示数增大，故A正确；由甲图可知，磁敏电阻的阻值的磁感应强度的方向无关，只改变磁场方向原来方向相反时，伏特表示数不变，故B错误；闭合开关S，图乙中只增加磁感应强度的大小时，由选项A分析可知，电压表读数增大，也就是aP段的两端电压增加，而电阻没变，故通过ap的电流一定增大，故C错误；闭合开关S，如果原来的外电阻小于内电阻，图乙中只增加磁感应强度的大小时，磁敏电阻的阻值变大，可能使得外电路电阻等于电源的内阻，此时电源的输出功率最大，故电源输出功率可能增大，故D正确．
本题难度：一般
2、简答题 如图所示，R为电阻箱，为理想电压表．当电阻箱读数为R1=2Ω时，电压表读数为U1=4V；当电阻箱读数为R2=5Ω时，电压表读数为U2=5V．求：
（1）电源的电动势E和内阻r．
（2）当电阻箱R读数为多少时，电源的输出功率最大？最大值Pm为多少？
参考答案：（1）由闭合电路欧姆定律：E=U1+U1R1r
E=U2+U2R2r
联立上式并代入数据解得：
E=6V
r=1Ω
电源电动势为6V，内阻为1Ω；
（2）由电功率表达式：P=E2(R+r)2R
将上式变形为：P=E2(R-r)2R+4r
由上式可知R=r=1Ω时P有最大值为Pm=E24r=9W；
故P的最大输出功率为9W．
本题解析：
本题难度：一般
3、选择题 如图所示电路中，电源的内电阻为r，R1、R3、R2均为定值电阻，电表均为理想电表。闭合开关S，当滑动变阻器R2的滑动触头P向右滑动时，电表的示数都发生变化，电流表和电压表的示数变化量的大小分别为△I、△U，下列说法正确的是
[? ]
A.电压表示数变大
B.电流表小数变小
C.
D.
参考答案：ABC
本题解析：
本题难度：一般
4、填空题 将电动势为3.0V的电源接入电路中，测得电源两极间的电压为2.4V，当电路中有6C的电荷流过时，有 J其它形式的能转化为电能；外电路中有 J的电能转化为其它形式的能；内电路中有 J的电能转化为内能。
参考答案： 18J；14.4J；3.6J
本题解析：
试题分析:电源非静电力做功W1=qE=6×3J=18J,所以有18J的其它形式的能转化为电能;外电路中电场力做功W2="qU=6×2.4J=14.4J," 所以有14.4J的电能转化为其它形式的能；内电路消耗的能量Q= W1- W2=3.6J，所以有3.6J的电能转化为内能。
考点： 闭合电路欧姆定律，电功。
本题难度：一般
5、计算题 如图所示，电源的电动势E="7.5" V，内阻r="1.0" Ω，定值电阻R2=12Ω，电动机M的线圈的电阻R=0.50Ω。开关S闭合，电动机转动稳定后，理想电压表的示数U1=4V，电阻R2消耗的电功率P2="3.0" W。不计电动机的摩擦损耗等，求：
(1)电路的路端电压；
(2)电动机输出的机械功率。
参考答案：（1）6.0 V（2）3.5 W
本题解析：(1)路端电压等于R2两端的电压，由P=
?(2分)
得U=U2=
=
?V="6.0" V?(1分)
(2)电源的电动势E=U2+Ir，? (2分)
由此得干路电流I=
=
?A="1.5" A ?(1分)
通过R2的电流I2=
=
?A="0.5" A? (1分)
通过电动机的电流I1=I-I2="1.0" A ?(1分)
电动机的输出功率P=I1U1-
R ? (2分)
由此得P="1.0×4" W-1.02×0.50W="3.5" W ?(2分)
点评：题要求学生能通过电路中开关的通断得出正确的电路图，并能灵活应用串并联电路的规律及欧姆定律求解．
本题难度：一般
