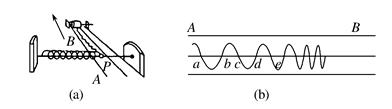

1、填空题 如下图(a)所示，在弹簧振子的小球上安装了一支记录用的笔P，在下面放一白纸带．当小球做简谐运动时，沿垂直于振动方向拉动纸带，笔P就在纸带上画出了一条振动曲线．已知在某次实验中沿如图(a)所示方向拉动纸带，且在某段时间内得到如图(b)所示的曲线．根据曲线回答下列问题：
?
（1）纸带速度的变化是________(填“增大”、“不变”或“减小”)．
(2)若纸带的加速度a＝2m/s2，且已测出图(b)中xab＝0.54m，xbc＝0.22m，则弹簧振子周期T＝____s.
2、实验题 某同学利用如图所示的实验装置，探究小车的加速度a和它所受拉力F的关系．
①除备有4个50g钩码外，另有下列实验器材备选：
A．质量为300 g小车
B．质量为2.2 kg小车
C．输出电压4—6V直流电源
D．输出电压3.6—5.6V交流电源
为尽量保证实验成功，你选用的实验小车为?，电源为?（填字母代号）．
②某同学正确选择实验器材后，通过实验得到如图所示的a—F图象，造成图线未过坐标原点的原因是?．
3、实验题 某同学利用重物自由下落来“验证机械能守恒定律”的实验装置如图7（甲）所示。
（1）请指出实验装置中存在的明显错误：?。
（2）进行实验时，为保证重锤下落时初速为零，应?（选填A或B）。
A．先接通电源，再释放纸带
B．先释放纸带，再接通电源
（3）根据打出的纸带，选取纸带上连续打出的1、2、3、4四个点如图（乙）示。已测出点1、2、3、4到打出的第一个点O的距离分别为h1、h2、h3、h4，打点计时器的打点周期为T。若代入所测数据能满足表达式gh3=?，则可验证重锤下落过程机械能守恒（用题目中已测出的物理量表示）。
4、实验题

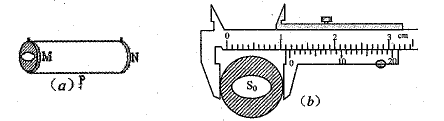

小题1:如图（a）所示，是一个由电阻率为
的导体材料制成的中空圆柱体。为测量圆柱形导体中空部分的横截面积S0，某同学先用毫米刻度尺测得圆柱体的长度为L，然后用游标卡尺测量其外径D，如图（b）所示，则D=?mm。

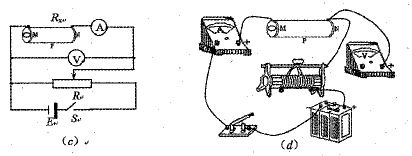

小题2:接着，该同学设计了测量圆柱体电阻的实验电路图（圆柱体上的M、N为两个电箍，连接导线使用）如图（c）所示，请你用笔画线当作导线将图(d)中尚未完成的实物连线补画完整。
小题3:若某次实验电流表的示数为I，电压表的示数为U。请用已知的和测得物理量符号表示圆柱形导体中空部分的横截面积S0=?。

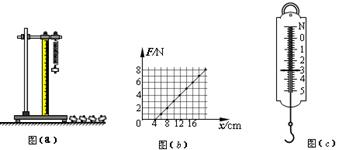

5、实验题 某同学利用如图(a)装置做“探究弹簧弹力大小与其长度的关系”的实验。
(1) 他通过实验得到如图(b)所示的弹力大小Ｆ与弹簧长度x的关系图线。由此图线可得该弹簧的原长x0= cm，劲度系数k=?N/m。
(2) 他又利用本实验原理把该弹簧做成一把弹簧秤，当弹簧秤上的示数如图(c)所示时，该弹簧的长度x=? cm。
