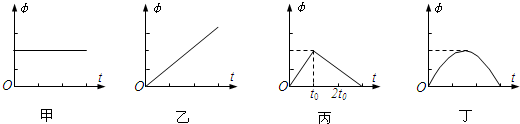

1、选择题 穿过闭合回路的磁通量Φ随时间t变化的图象分别如图甲、乙、丙、丁所示，下列关于回路中产生的感应电动势的论述，正确的是（ ）
A．图甲中回路产生的感应电动势恒定不变
B．图乙中回路产生的感应电动势一直在变大
C．图丙中回路在0～t0时间内产生的感应电动势大于t0～2t0时间内产生的感应电动势
D．图丁中回路产生的感应电动势可能恒定不变
2、选择题 如图，条形磁铁沿螺线管的轴线，以左边插入右边拉出的过程中，流过电流表的电流方向是（?）
A．从a端流入，b端流出
B．从b端流入，a端流出
C．先从a端流入，b端流出，然后反向
D．先从b端流入，a端流出，然后反向
3、计算题 如图甲是矩形导线框，电阻为R。虚线左侧线框面积为S，右侧面积为2S，虚线左右两侧导线框内磁场的磁感应强度随时间变化规律如图乙所示，设垂直线框向里的磁场为正，求线框中0～t0时间内的感应电流的大小。
4、选择题 如图所示，两根间距为l的光滑平行金属导轨与水平面夹角为
，图中虚线下方区域内存在磁感应强度为B的匀强磁场，磁场方向垂直于斜面向上．两金属杆质量均为m，电阻均为R，垂直于导轨放置．开始时金属杆ab处在与磁场上边界相距l的位置，金属杆cd处在导轨的最下端，被与导轨垂直的两根小柱挡住．现将金属杆ab由静止释放，当金属杆ab刚进入磁场便开始做匀速直线运动，己知重力加速度为g，则
A．金属杆ab进入磁场时的感应电流的方向为由b到a
B．金属杆ab进入磁场时的速度大小为
C．金属杆ab进入磁场后产生的感应电动势
D．金属杆ab进入磁场后金属杆cd对两根小柱的压力大小为零
5、选择题 如图所示，虚线为磁感应强度大小均为B的两匀强磁场的分界线，实线MN为它们的理想下边界．长为L的正方形线圈电阻为R，边与MN重合，且可以绕过a点并垂直线圈平面的轴以角速度ω匀速转动，则下列说法正确的是
A．从图示的位置开始逆时针转动180°的过程中，线框中感应电流方向始终为逆时针
B．从图示的位置开始顺时针转动90°到180°这段时间内，因线圈完全在磁场中，故无感应电流
C．从图示的位置顺时针转动180°的过程中，线框中感应电流的最大值为
D．从图示的位置开始顺时针方向转动270°的过程中，通过线圈的电量为
