1、实验题 如图所示，是某同学在做“探究加速度与力、质量的关系”的实验中得到的一条纸带，纸带上标注了几个计数点O、A、B、C、D、E、F，并且相邻两个计数点之间还有4个点没有画出，纸带旁还给出了最小刻度为1mm的刻度尺，已知打点计时器所用交流电频率为50Hz，即打点周期为0.02s．
（1）请根据图中信息，写出计数点 A对应刻度尺上的读数 ________ cm；
（2）由纸带可以计算出小车的加速度是 ______ m/s2 (结果保留三位有效数字)；
（3）该同学在研究小车的加速度a和小车质量M的关系时，始终满足M>>m(m为砂桶及砂的质量)，且所有操作均正确，结果得到的图象应该是下图中的（ ）
（4）该同学在实验完成后得到了如右图所示的图象，请分析是什么原因：

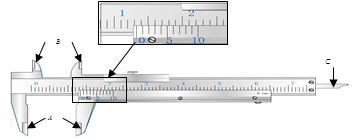

2、实验题 （1）（9分） ① 游标卡尺的组成如图甲所示，要测一钢管的内径（图乙），必须用其中的 进行测量（填写A或B或C）。甲图的读数 cm

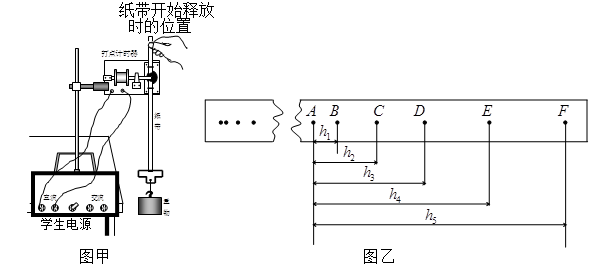

② 某同学利用如图甲所示的实验装置验证机械能守恒定律．请指出该同学在实验操作中存在的两处明显错误或不当： ；
。
③ 该同学经正确操作得到如图乙所示的纸带，取连续的六个点A、B、C、D、E、F为计数点，测得点A到B、C、D、E、F的距离分别为h1、h2、h3、h4、h5，若打点的时间间隔为T，则打E点时重物速度的表达式为vE=
3、填空题 （3分）用打点计时器测定物体的速度，当使用的电源频率高于50Hz时，如果仍按50Hz来计算，则测得的速度将比真实值 （偏大、偏小、无影响）
4、实验题 在验证机械能守恒定律的实验中，质量m＝1kg的重锤自由下落，在纸带上打出一系列的点，如图所示，相邻计数点的时间间隔为0.02s，长度单位：cm，当地的重力加速度g＝9.80m/s2．那么：(1)纸带的 端与重物相连（填“左”或“右”）．(2)从起点O到打下计数点B的过程中，重力势能的减小量为ΔEP＝ J，物体动能的增加量ΔE K＝ J．（均取两位有效数字）
5、实验题 如图所示，螺旋测微器的示数为 mm；游标卡尺的示数为 cm。
